บทที่ 2

การเชื่อมต่อของเน็ตเวิร์ก

บทนี้ตอบว่า "เน็ตเวิร์กหนึ่งวงประกอบด้วยอะไรบ้าง ต่อกันเป็นรูปร่างแบบไหนได้ ครอบคลุมพื้นที่แค่ไหนแล้วเรียกว่าอะไร และเวลาส่งข้อมูลจะส่งถึงใครบ้าง" — คำศัพท์ทั้งหมดในบทนี้จะถูกใช้ซ้ำตลอดทั้งวิชา

อ่าน ~12 นาที ออกสอบน้อย — แต่เป็นศัพท์พื้นฐาน ต่อยอดไป บทที่ 8 (อุปกรณ์)

ข้อสอบออกแบบไหน

บทนี้ไม่มีการคำนวณ ที่ออกได้คือข้อความจำและข้อเทียบ — (1) โทโพโลยีทั้ง 4 แบบ จุดแข็ง/จุดอ่อน โดยเฉพาะ "อะไรล่มแล้วระบบตายทั้งวง" (2) เรียงลำดับขอบเขต PAN → LAN → MAN → WAN (3) แยก unicast / multicast / broadcast (4) ศัพท์ของอินเทอร์เน็ต ISP · POP · NAP และ (5) ประโยคทองที่ต้องจำ "สวิตช์ใช้สร้างเน็ตเวิร์ก · เร้าเตอร์ใช้เชื่อมระหว่างเน็ตเวิร์ก"

2.1องค์ประกอบเน็ตเวิร์ก (Network Components)

ก่อนจะพูดถึงการต่อสาย ต้องรู้จัก "ตัวละคร" ในเน็ตเวิร์กก่อน หนังสือแบ่งไว้ 7 อย่าง — สามอย่างแรกคือ เครื่องที่ใช้งาน อีกสี่อย่างคือ อุปกรณ์เน็ตเวิร์ก

องค์ประกอบ	คือ	จุดที่ต้องจำ
เวิร์คสเตชัน Workstation	เครื่องคอมพิวเตอร์ขนาดใหญ่ สำหรับรองรับการใช้งานของผู้ใช้จำนวนมาก	โดยทั่วไปมีหน่วยประมวลผล (CPU) มากกว่าหนึ่งหน่วย
เซิร์ฟเวอร์ Server	คอมพิวเตอร์ประสิทธิภาพสูง ทำหน้าที่ให้บริการตามที่กำหนด	เช่น ไฟล์เซิร์ฟเวอร์ (จัดเก็บไฟล์), ดาต้าเบสเซิร์ฟเวอร์ (ฐานข้อมูล)
โฮสต์ Host	คำที่มีความหมายกว้าง ครอบคลุมทั้งเวิร์คสเตชัน เซิร์ฟเวอร์ และอุปกรณ์เน็ตเวิร์ก	โดยทั่วไปหมายถึงอุปกรณ์เน็ตเวิร์กที่มี IP address
ฮับ Hub	อุปกรณ์พื้นฐานสำหรับเชื่อมต่อระบบเน็ตเวิร์ก	ปัจจุบันแทบไม่มีการใช้งานแล้ว เพราะประสิทธิภาพต่ำ
บริดจ์ / สวิตช์ Bridge / Switch	อุปกรณ์สำหรับเชื่อมต่อเครือข่ายในระดับ LAN	หนังสือบอกให้ "ถือว่าเป็นอุปกรณ์ประเภทเดียวกัน" ในเบื้องต้น (รายละเอียดอยู่บทที่ 8)
แอ็กเซสพอยต์ Access Point	อุปกรณ์สำหรับสื่อสารเครือข่ายแบบไร้สาย Wi-Fi	คือ "สวิตช์ของฝั่งไร้สาย"
เร้าเตอร์ Router	อุปกรณ์เครือข่ายสำหรับค้นหาเส้นทางการส่งข้อมูล	ใช้เมื่อผู้รับ-ผู้ส่งไม่ได้อยู่ใน LAN เดียวกัน หรือสื่อสารแบบ WAN

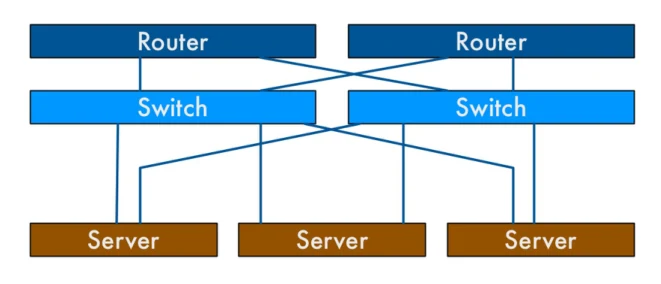

พื้นฐานโครงสร้างเน็ตเวิร์ก: Router ต่อ Switch ต่อ Server — รูปที่ 2.1 จากตำรา — พื้นฐานโครงสร้างเน็ตเวิร์ก: เร้าเตอร์อยู่ชั้นบน สวิตช์อยู่ชั้นกลาง เซิร์ฟเวอร์/โฮสต์อยู่ชั้นล่าง และมีการต่อไขว้เพื่อสำรองเส้นทาง

แยกคำให้ชัด

Host เป็นคำกว้างที่สุด (อะไรก็ตามที่มี IP) · Workstation เน้นที่ "เครื่องแรง หลาย CPU" · Server เน้นที่ "หน้าที่ให้บริการ" — เครื่องเดียวกันอาจเป็นได้ทั้งสามคำพร้อมกัน ขึ้นอยู่กับว่ากำลังมองมุมไหน

2.2การสื่อสารแบบเพียร์-ทู-เพียร์ และไคลเอนต์/เซิร์ฟเวอร์

รูปแบบการสื่อสารบนเน็ตเวิร์กมี 2 ประเภทหลัก คือ แบบเพียร์-ทู-เพียร์ และแบบไคลเอนต์/เซิร์ฟเวอร์

2.2.1 เพียร์-ทู-เพียร์ (Peer-to-Peer Networks)

คือการสื่อสารระหว่างคอมพิวเตอร์เครื่องหนึ่งไปยังอีกเครื่องหนึ่งโดยตรง โดยที่แต่ละเครื่องสามารถทำหน้าที่เป็นทั้ง ไคลเอนต์ ที่ร้องขอข้อมูล และ เซิร์ฟเวอร์ ที่ถูกร้องขอข้อมูลได้ในเวลาเดียวกัน

รูปแบบนี้เหมาะกับเน็ตเวิร์กขนาดเล็ก ที่ไม่ต้องการความปลอดภัยสูง และผู้ใช้แต่ละคนจัดเก็บข้อมูลแยกภายในเครื่องของตนเอง ตัวอย่างเช่น การใช้งานระบบปฏิบัติการ Windows ภายใต้ Workgroup

2.2.2 ไคลเอนต์/เซิร์ฟเวอร์ เน็ตเวิร์ก (Client/Server Networks)

รูปแบบนี้แตกต่างจากเพียร์-ทู-เพียร์โดยสิ้นเชิง โดยจะมีเครื่องหนึ่งทำหน้าที่เป็นเซิร์ฟเวอร์โดยเฉพาะ การร้องขอข้อมูลจะส่งผ่านไปยังเซิร์ฟเวอร์ แทนการสื่อสารโดยตรงระหว่างเครื่อง ทำให้มีความปลอดภัยสูงขึ้น และสามารถกำหนดสิทธิ์การเข้าถึงข้อมูลของผู้ใช้แต่ละคนได้

ตัวอย่างเช่น การใช้ดาต้าเบสเซิร์ฟเวอร์สำหรับจัดเก็บข้อมูลลูกค้าหรือพนักงานขององค์กร ผู้ที่ต้องการเข้าถึงข้อมูลต้องร้องขอผ่านเซิร์ฟเวอร์ ซึ่งจะตรวจสอบสิทธิ์ก่อนอนุญาตให้เข้าถึงข้อมูล

ประเด็น	Peer-to-Peer	Client/Server
ใครคุยกับใคร	เครื่องต่อเครื่อง โดยตรง	ทุกคำขอผ่านเซิร์ฟเวอร์
บทบาทของเครื่อง	เป็นทั้งไคลเอนต์และเซิร์ฟเวอร์ ในเวลาเดียวกัน	มีเครื่องที่เป็นเซิร์ฟเวอร์ โดยเฉพาะ
ข้อมูลอยู่ที่ไหน	แยกเก็บในเครื่องของแต่ละคน	รวมศูนย์ที่เซิร์ฟเวอร์
ความปลอดภัย / สิทธิ์	ต่ำ — เหมาะกับงานที่ไม่ต้องการความปลอดภัยสูง	สูง — กำหนดสิทธิ์รายบุคคลได้
เหมาะกับ	เน็ตเวิร์กขนาดเล็ก เช่น Windows Workgroup	องค์กร เช่น ดาต้าเบสเซิร์ฟเวอร์

2.3โทโพโลยีการเชื่อมต่อของเน็ตเวิร์ก (Physical Network Topologies)

การเชื่อมต่อระหว่างอุปกรณ์ต่าง ๆ ในเครือข่าย แบ่งได้เป็น 4 รูปแบบ คือ Mesh, Star, Ring และ Bus

Mesh — เชื่อมทุกโนดเข้าหากัน

ข้อดี: เน็ตเวิร์กมีเสถียรภาพสูง เพราะหากเส้นทางใดขาด สามารถใช้เส้นทางอื่นผ่านโนดอื่นแทนได้
ข้อเสีย: ใช้สายเชื่อมต่อจำนวนมาก และการเดินสายทำได้ยากในพื้นที่จำกัด

Star — เชื่อมทุกโนดเข้าหาจุดศูนย์กลาง

ลักษณะ: ข้อมูลทุกอย่างต้องผ่านศูนย์กลางเสมอ
ข้อเสียหลัก: หากจุดศูนย์กลางล่ม ระบบทั้งหมดหยุดทำงาน

Ring — วงแหวน

ลักษณะ: เชื่อมต่อจากโนดหนึ่งไปยังอีกโนดหนึ่งเป็นวง ติดตั้งง่าย
ข้อเสีย: หากสายขาด การสื่อสารทั้งระบบหยุดทำงาน

Bus — สายหลักเส้นเดียว

ลักษณะ: ใช้สายหลัก (backbone) เส้นเดียว โนดที่ต้องการสื่อสารเชื่อมต่อพ่วง (tap) จากสายหลักได้ ติดตั้งง่าย
ข้อเสีย: หากสายหลักขาด ระบบทั้งหมดหยุดทำงาน

ส่วนขยาย (ไม่ได้อยู่ในหนังสือ) — สูตรนับสายของ Mesh

คำถามที่ตามมาเสมอจากประโยค "Mesh ใช้สายจำนวนมาก" คือ มากแค่ไหน? ถ้ามี n โนด และทุกคู่ต้องมีสายตรงถึงกัน จำนวนลิงก์คือจำนวนวิธีเลือกโนดมา 2 ตัว:

L = n (n − 1)2 จำนวนลิงก์ของ full mesh (ส่วนขยาย)

สัญลักษณ์	ความหมาย
`n`	จำนวนโนดในเน็ตเวิร์ก
`L`	จำนวนลิงก์ (สาย) ที่ต้องเดินทั้งหมด
`n − 1`	จำนวนพอร์ตที่แต่ละโนดต้องมี (ต่อไปหาเพื่อนทุกตัวที่เหลือ)

แทนค่าจริง: n = 5 → L = 5×4/2 = 10 เส้น · n = 10 → L = 10×9/2 = 45 เส้น · n = 20 → L = 20×19/2 = 190 เส้น — เห็นชัดว่าโตแบบ กำลังสอง จึงเป็นเหตุผลที่ full mesh ใช้จริงได้เฉพาะเน็ตเวิร์กเล็ก ๆ หรือระดับ backbone ที่มีโนดไม่กี่ตัว

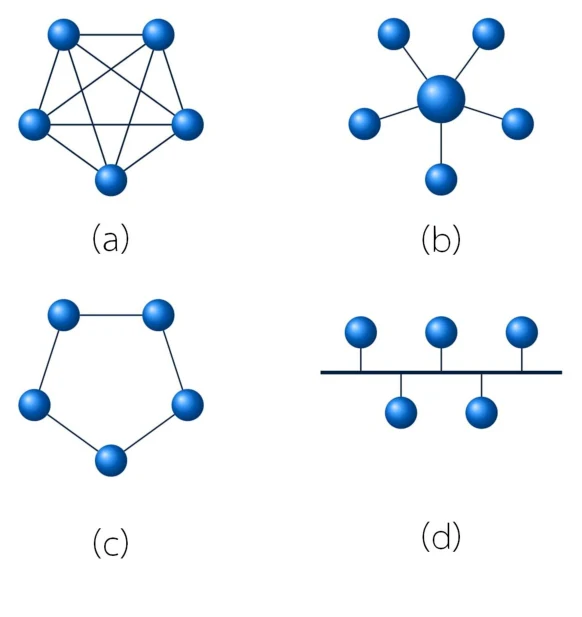

โทโพโลยีสี่แบบ Mesh Star Ring Bus — รูปที่ 2.2 จากตำรา — โครงสร้างเครือข่ายคอมพิวเตอร์แบบ (a) Mesh (b) Star (c) Ring (d) Bus

จุดที่คนพลาดบ่อย

Star, Ring และ Bus ล่มทั้งระบบได้เหมือนกัน แต่ "จุดตาย" คนละที่ — Star ตายที่ อุปกรณ์ศูนย์กลาง, Ring ตายที่ สายเส้นใดก็ได้ในวง, Bus ตายที่ สายหลัก (backbone) เท่านั้น (สายพ่วงเส้นเดียวขาดกระทบแค่โนดนั้น) ส่วน Mesh เป็นแบบเดียวที่ทนการขาดของลิงก์ได้ เพราะอ้อมไปทางโนดอื่นได้

2.4รูปแบบเน็ตเวิร์กแบบต่าง ๆ

ในการส่งข้อมูลระหว่างคอมพิวเตอร์ จำเป็นต้องมีการเชื่อมต่อผ่านฮาร์ดแวร์และซอฟต์แวร์ของเน็ตเวิร์ก อุปกรณ์ต่าง ๆ ที่เชื่อมต่อกันในเน็ตเวิร์ก ไม่ว่าจะเป็นคอมพิวเตอร์ เครื่องพิมพ์ หรืออุปกรณ์จัดเก็บข้อมูล เรียกรวมว่าโฮสต์ โดยแต่ละโฮสต์จะมีการ์ดเชื่อมต่อเน็ตเวิร์ก (Network Interface Card: NIC) สำหรับรับส่งสัญญาณ

เมื่อมีหลายโฮสต์อยู่ในเน็ตเวิร์กเดียวกัน จะเชื่อมต่อผ่านสวิตช์เพื่อกระจายข้อมูลไปยังโฮสต์อื่น ๆ และใช้เร้าเตอร์สำหรับเชื่อมต่อระหว่างเน็ตเวิร์กที่แตกต่างกัน

สวิตช์ = ใช้ สร้าง เน็ตเวิร์ก · เร้าเตอร์ = ใช้ เชื่อมต่อระหว่าง เน็ตเวิร์ก ประโยคสรุปของหัวข้อ 2.4 — ท่องให้ได้

2.4.1 LAN (Local Area Network)

LAN หรือระบบเครือข่ายเฉพาะที่ คือเน็ตเวิร์กที่ใช้งานภายในห้องหรืออาคาร โดยทั่วไปครอบคลุมพื้นที่ในระดับร้อยเมตร จุดประสงค์หลักคือให้ผู้ใช้สามารถใช้ทรัพยากรร่วมกันได้ เช่น เครื่องพิมพ์และพื้นที่จัดเก็บข้อมูล

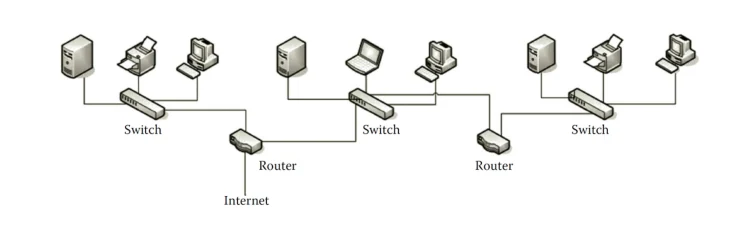

การเชื่อมต่อแบบ LAN — สามกลุ่มงาน แต่ละกลุ่มมีเซิร์ฟเวอร์ เครื่องพิมพ์ และพีซีต่อเข้าสวิตช์ของกลุ่มตัวเอง แล้วสวิตช์แต่ละตัวต่อผ่านเร้าเตอร์ โดยเร้าเตอร์ตัวซ้ายมีสายออกไปที่ Internet — รูปที่ 2.3 จากตำรา — การเชื่อมต่อแบบ LAN (สังเกตรูปแบบซ้ำ ๆ กัน 3 ชุด: **โฮสต์ → สวิตช์** คือ "หนึ่ง LAN" ส่วน **เร้าเตอร์** คือตัวที่พา LAN ออกไปเจอ LAN อื่นและออกอินเทอร์เน็ต)

อ่านรูปที่ 2.3 ให้ได้ประโยคทองของหัวข้อ 2.4

ในรูปมี สวิตช์ 3 ตัว = LAN 3 วง และมี เร้าเตอร์ 2 ตัว ทำหน้าที่ต่อระหว่างวง — ตรงกับประโยคที่ต้องท่องเป๊ะ ๆ ว่า "สวิตช์ใช้สร้างเน็ตเวิร์ก · เร้าเตอร์ใช้เชื่อมต่อระหว่างเน็ตเวิร์ก" · และของที่ผู้ใช้ "ใช้ร่วมกัน" ในรูปก็คือเครื่องพิมพ์กับเซิร์ฟเวอร์เก็บไฟล์ ตามที่ตำราระบุเป็นจุดประสงค์หลักของ LAN

2.4.2 WAN (Wide Area Network)

WAN หรือเครือข่ายบริเวณกว้าง คือเน็ตเวิร์กที่ครอบคลุมพื้นที่ทางภูมิศาสตร์ขนาดใหญ่ สามารถเชื่อมต่อระหว่างเมืองหรือในระดับประเทศ

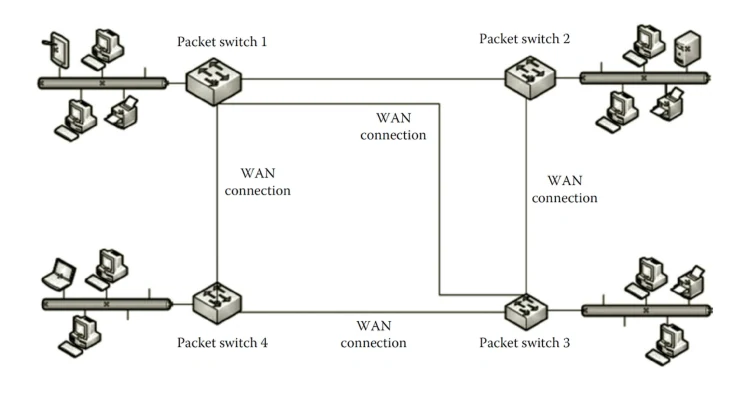

การเชื่อมต่อแบบ WAN — Packet switch 4 ตัว (1 2 3 4) วางเป็นสี่มุม แต่ละตัวมี LAN แบบบัสพร้อมพีซีของตัวเองห้อยอยู่ ระหว่าง packet switch มีเส้นกำกับว่า WAN connection ทั้งเส้นรอบนอกและเส้นทแยงตัดกลาง — รูปที่ 2.4 จากตำรา — การเชื่อมต่อแบบ WAN (แต่ละมุมคือ **LAN หนึ่งวง** ที่มี **Packet switch** เป็นประตูออก ส่วนเส้นที่เขียนว่า *WAN connection* คือลิงก์ของผู้ให้บริการที่ลากข้ามเมือง)

จุดที่ต้องสังเกตในรูปที่ 2.4

มี เส้นทแยงตัดกลางรูป เพิ่มมาจากเส้นรอบนอก — นั่นคือ เส้นทางสำรอง แบบเดียวกับแนวคิด Mesh ในหัวข้อ 2.3 ถ้าลิงก์ 1→2 ขาด ข้อมูลยังอ้อมไป 1→4→3→2 ได้ นี่คือเหตุผลที่ WAN จริงไม่ค่อยต่อกันเป็นวงแหวนเปล่า ๆ · และสังเกตว่าตัวที่ต่อ WAN ในรูปนี้ตำราเรียกว่า Packet switch ซึ่งจะไปโยงกับบทที่ 3 เรื่องแพ็กเก็ตสวิตซิ่งโดยตรง

2.4.3 อินเทอร์เน็ต

อินเทอร์เน็ตคือระบบเน็ตเวิร์กระดับโลกที่เกิดจากการเชื่อมต่อ LAN และ WAN จำนวนมากเข้าด้วยกัน โดย LAN จะเชื่อมต่อกับอินเทอร์เน็ตผ่านผู้ให้บริการอินเทอร์เน็ต (Internet Service Provider: ISP)

LAN → ISP — เน็ตเวิร์กในบ้าน/องค์กรต่อออกไปหาผู้ให้บริการ
ISP → เครือข่ายระดับภูมิภาค ผ่านจุดเชื่อมต่อที่เรียกว่า Point of Presence (POP)
ISP ↔ ISP — ISP แต่ละรายเชื่อมต่อถึงกันผ่าน Network Access Point (NAP) ซึ่งเป็นจุดเชื่อมต่ออินเทอร์เน็ตหลักขนาดใหญ่

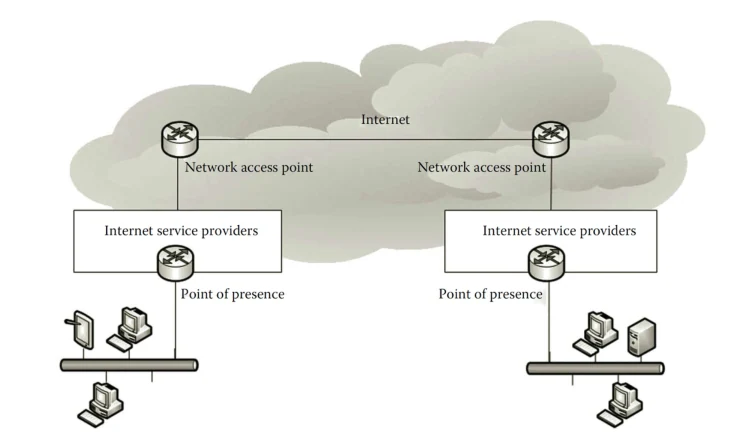

อินเทอร์เน็ต — ก้อนเมฆเขียนว่า Internet ข้างในมีเร้าเตอร์สองตัวกำกับว่า Network access point ต่อถึงกัน ใต้เมฆแต่ละฝั่งมีกล่อง Internet service providers ที่มีเร้าเตอร์กำกับว่า Point of presence และจากกล่องนั้นลากลงมาที่ LAN แบบบัสซึ่งมีพีซีต่ออยู่ — รูปที่ 2.5 จากตำรา — อินเทอร์เน็ต (ไล่จากล่างขึ้นบนได้ตรงกับ 3 ขั้นข้างบนเป๊ะ ๆ: **LAN → POP → ISP → NAP → อินเทอร์เน็ต**)

จำ POP กับ NAP ให้ไม่สลับ — ดูตำแหน่งในรูปที่ 2.5

POP = จุดที่ "ลูกค้า/ภูมิภาค เข้ามาหา ISP" (ในรูปอยู่ ใต้กล่อง ISP หันหน้าลงหา LAN — แนวตั้ง ลูกค้าขึ้นไปหาผู้ให้บริการ) · NAP = จุดที่ "ISP เจอกับ ISP" (ในรูปอยู่ บนกล่อง ISP ในก้อนเมฆ และมีเส้นลากหากันเองซ้าย–ขวา — แนวนอน ผู้ให้บริการเจอกันเอง) · เห็นสองตำแหน่งนี้ในรูปแล้วจะไม่สลับกันอีก

2.4.4 คลาวด์ เน็ตเวิร์ก

คลาวด์ เน็ตเวิร์ก คือเครือข่ายขององค์กรที่สามารถขยายไปยังระบบคลาวด์ได้ โดยโครงสร้างพื้นฐานของเน็ตเวิร์กในคลาวด์จะถูกสร้างและดูแลโดยผู้ให้บริการคลาวด์ องค์กรเพียงเชื่อมต่อเน็ตเวิร์กภายในองค์กรเข้ากับเน็ตเวิร์กในคลาวด์ โดยไม่ต้องลงทุนด้านโครงสร้างพื้นฐานในระยะเริ่มต้น

สิ่งที่แตกต่างจากอินเทอร์เน็ตทั่วไป คือคลาวด์ เน็ตเวิร์กมีการควบคุมจากส่วนกลางด้านการมองเห็นและจัดการเน็ตเวิร์ก (network visibility) ทำให้:

องค์กรให้บริการแอปพลิเคชันแบบ Multitenant ได้ — แอปพลิเคชันเดียวให้บริการผู้เช่า (tenant) หลายรายพร้อมกัน โดยข้อมูลของแต่ละ tenant ถูกแยกออกจากกัน
องค์กรสามารถติดตั้งโครงสร้างพื้นฐานด้านไอทีในสถานที่ห่างไกลได้ภายในเวลาไม่กี่นาที

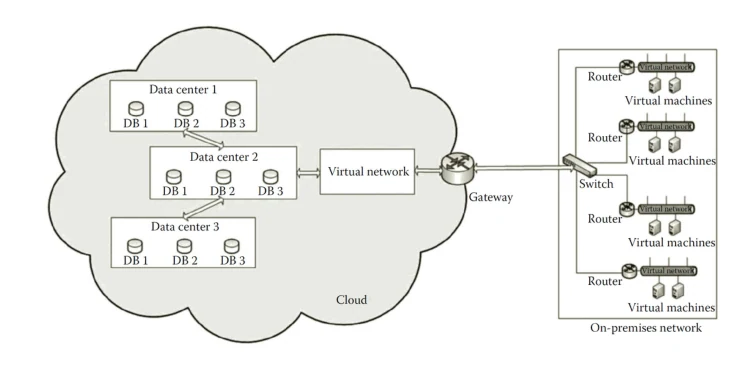

การเชื่อมต่อแบบคลาวด์เน็ตเวิร์ก — ก้อนเมฆชื่อ Cloud ข้างในมี Data center 1 2 3 แต่ละศูนย์มี DB1 DB2 DB3 และมีกล่อง Virtual network ต่อออกมาที่ Gateway จากนั้นเชื่อมไปยังกรอบขวาชื่อ On-premises network ที่มีสวิตช์หนึ่งตัวและเร้าเตอร์สี่ตัว แต่ละตัวมี Virtual network และ Virtual machines — รูปที่ 2.6 จากตำรา — การเชื่อมต่อแบบคลาวด์ เน็ตเวิร์ก (ฝั่งซ้ายในเมฆคือของ**ผู้ให้บริการคลาวด์** ฝั่งขวาคือ **On-premises network** ขององค์กร ต่อกันที่ **Gateway** จุดเดียว)

รูปที่ 2.6 อธิบายประโยคของตำราตรงไหนบ้าง

"องค์กรเพียงเชื่อมต่อเน็ตเวิร์กภายในองค์กรเข้ากับเน็ตเวิร์กในคลาวด์" = เส้นเดียวที่ผ่าน Gateway ตรงกลางรูป — ของทางซ้ายทั้งก้อน (Data center 1–3) องค์กรไม่ต้องลงทุนสร้างเอง
"Multitenant" = ในรูปมี Virtual network / Virtual machines หลายชุด วางซ้อนกันบนโครงสร้างพื้นฐานชุดเดียว โดยแต่ละชุดถูกกั้นออกจากกัน — ข้อมูลของแต่ละ tenant จึงแยกกัน
"network visibility จากส่วนกลาง" = ทุกอย่างวิ่งผ่าน Gateway จุดเดียว จึงมองเห็นและจัดการได้จากศูนย์กลาง ต่างจากอินเทอร์เน็ตทั่วไปที่ไม่มีใครเป็นเจ้าของภาพรวม

2.5ประเภทของเน็ตเวิร์ก (จำแนกตามขอบเขตการครอบคลุม)

ประเภท	ชื่อไทย	ขอบเขต	ตัวอย่าง / จุดสังเกต
PAN Personal Area Network	เครือข่ายพื้นที่ส่วนตัว	1–2 เมตร	อุปกรณ์ต่อพ่วงของคอมพิวเตอร์ · ปัจจุบัน WPAN (Wireless PAN) นิยมมาก เช่นใช้บลูทูธเชื่อมคีย์บอร์ดหรือเมาส์
LAN Local Area Network	ระบบเครือข่ายเฉพาะที่	ระดับร้อยเมตร	สำนักงานและที่อยู่อาศัย เพื่อใช้ทรัพยากรร่วมกัน · ปัจจุบัน WLAN นิยมมากในสำนักงานและสถานศึกษา
MAN Metropolitan Area Network	เครือข่ายระดับเมือง	ภายในเมือง	เชื่อมระหว่างองค์กรหรืออาคารในเมือง และเป็นช่องทางเชื่อมเข้าสู่อินเทอร์เน็ต เช่น Digital Subscriber Line (DSL) — ทำหน้าที่ให้ผู้ใช้ใน LAN ต่อไปยัง WAN
WAN Wide Area Network	เครือข่ายบริเวณกว้าง	ระหว่างเมือง / ระดับประเทศ	อินเทอร์เน็ตเกิดจากการเชื่อมโยง WAN หลาย ๆ เครือข่ายเข้าด้วยกัน จนพัฒนาเป็นระบบขนาดใหญ่และซับซ้อนในปัจจุบัน

จุดที่คนพลาดบ่อย

คนมักตอบว่า MAN คือ "LAN ที่ใหญ่ขึ้น" ซึ่งไม่ตรงกับที่หนังสือเน้น — หน้าที่จริงของ MAN คือ "ทางเชื่อม" ให้ผู้ใช้ใน LAN ออกไปยัง WAN ตัวอย่างที่หนังสือยกคือ DSL ไม่ใช่ตึกใหญ่ ๆ ตึกหนึ่ง และอย่าสับสนว่า PAN วัดเป็น เมตร ส่วน LAN วัดเป็น ร้อยเมตร

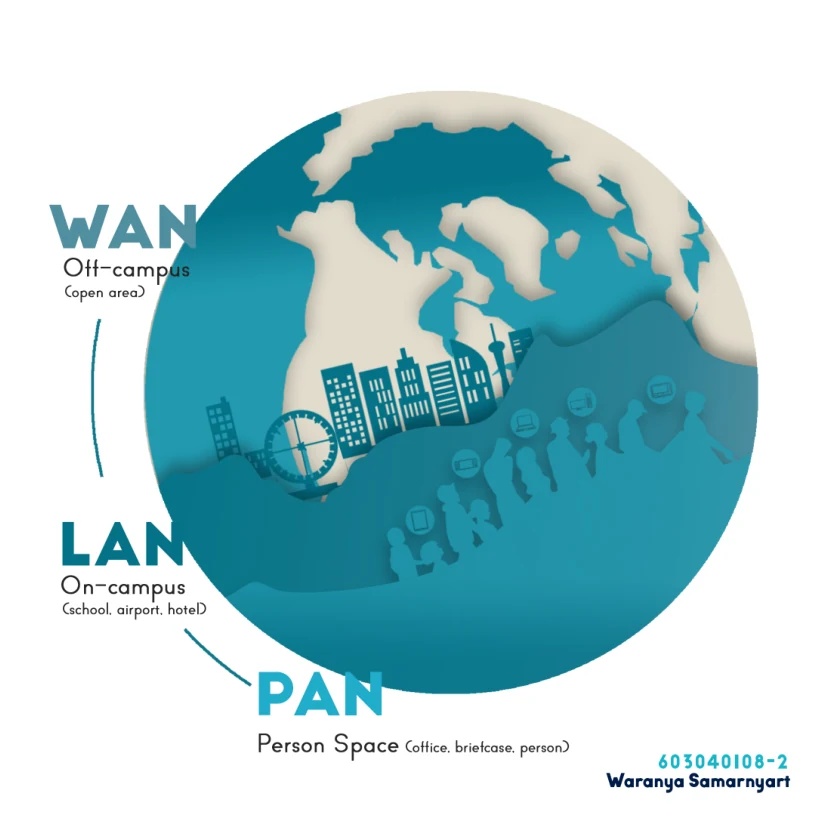

แผนภาพขอบเขต PAN LAN WAN — รูปที่ 2.7 จากตำรา — ประเภทของเน็ตเวิร์กจำแนกตามขอบเขตการครอบคลุม (PAN = ระดับตัวคน, LAN = on-campus, WAN = off-campus)

2.6รูปแบบการสื่อสารข้อมูล

ภาพวาดการ์ตูนลายเส้นสีสด: โน้ตบุ๊กมีหน้าตายิ้มกางแขน ยืนอยู่บนกองอุปกรณ์เน็ตเวิร์กรูปทรงกล่องสีเหลือง เขียว และแดง ที่มีลูกศรวนอยู่บนตัว — รูปที่ 2.8 จากตำรา — ภาพรวมการเชื่อมต่อของเน็ตเวิร์กและแอปพลิเคชัน (ตำราหน้า 15 พิมพ์ภาพนี้ไว้เต็มหน้าเพื่อ**เปิดหัวข้อ 2.6** เป็นภาพการ์ตูนประกอบ ไม่ใช่ไดอะแกรมที่ต้องอ่านค่า — ตัวแอปพลิเคชัน (โน้ตบุ๊ก) วางอยู่บนกองอุปกรณ์เน็ตเวิร์กที่รองรับมันอยู่)

หากเปรียบเทียบกับการสื่อสารระหว่างบุคคล เราอาจคุยกับเพื่อนคนใดคนหนึ่งโดยเฉพาะ · ติดต่อกลุ่มเพื่อนบางคน · หรือกระจายข่าวสารออกไปยังทุกคนพร้อมกัน การสื่อสารของเน็ตเวิร์กก็มีรูปแบบพื้นฐาน 3 รูปแบบ ในลักษณะเดียวกัน

รูปแบบ	ความสัมพันธ์	คำอธิบายตามหนังสือ
ยูนิคาสต์ Unicast	หนึ่งต่อหนึ่ง	มีการระบุหมายเลขผู้รับปลายทางที่ชัดเจน
มัลติคาสต์ Multicast	หนึ่งต่อกลุ่ม	ส่งข้อมูลไปยังกลุ่มผู้รับที่มีความสนใจร่วมกัน เช่น การลงทะเบียน (subscribe) รับข่าวสาร — ผู้ลงทะเบียนจะเป็นส่วนหนึ่งของกลุ่มผู้รับมัลติคาสต์
บรอดคาสท์ Broadcast	หนึ่งต่อทุกคน	ส่งออกไปยังทุกคนพร้อมกัน โดยไม่คำนึงว่าผู้รับจะสนใจหรือไม่ เช่น การรับโฆษณาจากผู้ให้บริการ

เชื่อมกับบทหลัง

คำสามคำนี้จะกลับมาอีกใน บทที่ 8 (ฮับกระจายแบบบรอดคาสท์ทุกครั้ง ทำให้เกิด broadcast storm) และ บทที่ 17 (ARP request เป็นบรอดคาสท์ แต่ ARP reply เป็นยูนิคาสต์)

2.6.1 Internet Backbone

อินเทอร์เน็ต backbone คือโครงสร้างการเชื่อมต่อเน็ตเวิร์กขนาดใหญ่ที่ประกอบด้วยเร้าเตอร์ประสิทธิภาพสูงที่เรียกว่า Core Router เชื่อมต่อผ่านโครงข่ายไฟเบอร์ออปติกที่มีแบนด์วิดท์ขนาดใหญ่ เพื่อเพิ่มศักยภาพการสื่อสาร

จาก Core Router จะเชื่อมต่อไปยัง Aggregation Router หรือ Edge Router ซึ่งใช้ภายในหน่วยงานต่าง ๆ เพื่อเชื่อมต่อเร้าเตอร์หรือสวิตช์ภายในองค์กรออกสู่ภายนอก

ชั้น	อุปกรณ์	ความเร็วการเชื่อมต่อ (ข้อมูลปี ค.ศ. 2020)
แกนกลาง	Core Router	400 Gbps ถึง 1 Tbps
รวบรวม / ขอบ	Aggregation Router / Edge Router	200–400 Gbps

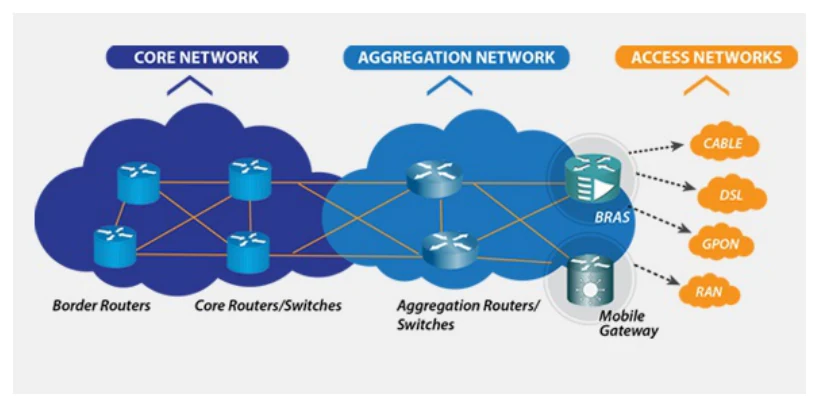

โครงสร้าง Core Network และ Aggregation Router — รูปที่ 2.9 จากตำรา — โครงสร้าง Core Network และการเชื่อมต่อระหว่าง Core Router และ Aggregation Router

เช็คความเข้าใจ

โทโพโลยีแบบใดที่ "หากเส้นทางใดขาด ยังสามารถใช้เส้นทางอื่นผ่านโนดอื่นแทนได้"?

Mesh เชื่อมทุกโนดเข้าหากัน จึงมีเส้นทางสำรองเสมอ — นี่คือเหตุผลที่หนังสือบอกว่า Mesh มี "เสถียรภาพสูง" ส่วน Star ตายเมื่อศูนย์กลางล่ม, Ring และ Bus ตายเมื่อสาย (วง / สายหลัก) ขาด

ISP แต่ละรายเชื่อมต่อถึงกันผ่านจุดใด?

NAP คือจุดเชื่อมต่ออินเทอร์เน็ตหลักขนาดใหญ่ที่ ISP เจอกันเอง ส่วน POP คือจุดที่ ISP ใช้สื่อสารกับเครือข่ายระดับภูมิภาค (ทางฝั่งลูกค้า/ภูมิภาค)

การส่งข้อมูล "ไปยังกลุ่มผู้รับที่มีความสนใจร่วมกัน เช่นผู้ที่ลงทะเบียน (subscribe) รับข่าวสาร" คือรูปแบบใด?

Multicast = หนึ่งต่อกลุ่ม กลุ่มถูกกำหนดจาก "ผู้ที่สนใจร่วมกัน / ลงทะเบียนไว้" ต่างจาก Broadcast ที่ส่งให้ทุกคนโดยไม่สนว่าใครสนใจ และต่างจาก Unicast ที่ระบุผู้รับปลายทางตัวเดียว

ข้อใดตรงกับ "คลาวด์ เน็ตเวิร์ก" ตามที่หนังสือกล่าวไว้?

จุดที่หนังสือเน้นคือคลาวด์ เน็ตเวิร์ก ต่างจากอินเทอร์เน็ตทั่วไป ตรงที่มีการควบคุมจากส่วนกลางด้าน network visibility จึงรองรับ Multitenant ได้ โดยข้อมูลของแต่ละ tenant ถูกแยกออกจากกัน และองค์กรไม่ต้องลงทุนโครงสร้างพื้นฐานในระยะเริ่มต้น

เก็บก่อนออกจากบทนี้

องค์ประกอบ 7 อย่าง — จำ "โฮสต์ = อุปกรณ์ที่มี IP" และ "ฮับแทบไม่ใช้แล้วเพราะประสิทธิภาพต่ำ"
P2P = เครื่องต่อเครื่องโดยตรง เป็นทั้งไคลเอนต์และเซิร์ฟเวอร์ (Windows Workgroup) · Client/Server = ผ่านเซิร์ฟเวอร์ ตรวจสอบสิทธิ์ได้
โทโพโลยี 4 แบบ + จุดตายของแต่ละแบบ (Mesh ทนสายขาด · Star ตายที่ศูนย์กลาง · Ring/Bus ตายที่สาย)
สวิตช์สร้างเน็ตเวิร์ก · เร้าเตอร์เชื่อมระหว่างเน็ตเวิร์ก
LAN (ร้อยเมตร) → MAN (เมือง, เป็นทางออกจาก LAN ไป WAN, เช่น DSL) → WAN (ประเทศ) · PAN = 1–2 เมตร
อินเทอร์เน็ต: LAN → ISP → POP (ภูมิภาค) → NAP (ISP ต่อ ISP)
Unicast / Multicast / Broadcast · Backbone: Core Router 400 Gbps–1 Tbps, Aggregation Router 200–400 Gbps (ค.ศ. 2020)
