บทที่ 10

การสื่อสารของลิงก์เลเยอร์

Data Link Layer ต้องตอบสองคำถาม — "ผู้รับจะรู้ได้ยังไงว่าเฟรมเริ่มตรงไหนจบตรงไหน" (framing: async/sync, byte stuffing, bit stuffing) และ "หลายคนจะใช้สายเส้นเดียวร่วมกันได้ยังไง" (multiplexing: FDM, TDM, WDM, Stat-MUX)

อ่าน ~16 นาที ออกสอบ 2 ข้อ เชื่อมกับ ข้อสอบ Q2, Q11

ข้อสอบออกแบบไหน

บทนี้ป้อนข้อสอบ 2 ข้อ และทั้งสองข้อเป็นข้อ "ทำได้แน่ถ้าจำสูตร/กติกาได้":

Q2 — TDM Multiplexing : โจทย์ให้จำนวนแหล่ง, อัตราของแต่ละแหล่ง, ขนาดสล็อต และจำนวน sync bit แล้วให้หา เวลาที่ใช้ส่ง 1 บิต (10 µs), ขนาดเฟรม (21 บิต) และ อัตราของลิงก์ (2.1 Mbps — ต้องนับ sync bit ด้วย) → ดู หัวข้อ 10.3.2
Q11 ข้อ b — Bit Stuffing : ให้สตริงบิตมา แล้วให้เขียนบิตที่ส่งจริงออกมาหลังทำ bit stuffing (flag = 01111110) → ดู หัวข้อ 10.2

10.0Data Link Layer ทำอะไร

Data Link Layer ทำหน้าที่สนับสนุนการสื่อสารระหว่างโนดกับโนด (node-to-node) ทั้งแบบ point-to-point และ point-to-multipoint เนื่องจากเลเยอร์นี้ได้รับผลจากสายสัญญาณโดยตรง จึงมีโอกาสเกิดความผิดพลาดค่อนข้างมากจากสัญญาณรบกวนต่าง ๆ โนดในเลเยอร์นี้จึงต้องรองรับความผิดพลาดที่อาจเกิดขึ้นและแก้ไขให้ได้ แม้ว่าจะต้องส่งใหม่ก็ตาม

ขั้นตอนการทำงานฝั่งส่ง:

แปลงข้อมูลให้อยู่ในรูปดิจิทัล
เพิ่มเฮดเดอร์ เช่น MAC address ของภาครับและภาคส่ง
เพิ่มส่วนท้าย (trailer) เพื่อใช้ตรวจสอบความผิดพลาด
ทั้งหมดกลายเป็น เฟรม (frame) แล้วส่งต่อลงไปยัง Physical Layer

ฝั่งรับทำย้อนกลับ — รับเฟรม → นำเฮดเดอร์ออก → ตรวจสอบข้อผิดพลาดที่อาจเกิดระหว่างการสื่อสาร → ส่งขึ้นไปเลเยอร์ถัดไป

หัวข้อทั้งหมดของ Data Link Layer

การสื่อสารแบบประสานเวลา (Synchronous) และไม่ประสานเวลา (Asynchronous) · การจัดการเฟรม · การทำมัลติเพล็กซิง · สวิตชิ่ง · การตรวจสอบข้อผิดพลาด · การควบคุมการส่งผ่านข้อมูล — บทนี้ครอบ 3 หัวข้อแรก ส่วนการตรวจสอบข้อผิดพลาดอยู่บทที่ 12 และการควบคุมการส่งผ่านอยู่บทที่ 11

10.1การส่งข้อมูลแบบอะซิงโครนัสและแบบซิงโครนัส

การส่งข้อมูลในเน็ตเวิร์กโดยทั่วไปแบ่งออกได้เป็นสองประเภท คือ อะซิงโครนัส (Asynchronous — ไม่ประสานเวลา) และซิงโครนัส (Synchronous — ประสานเวลา)

เทียบกัน	อะซิงโครนัส (Asynchronous)	ซิงโครนัส (Synchronous)
ใส่ตัวคั่นให้กับ	แต่ละอักขระ	ทั้งชุดข้อมูล (เฟรม)
ตัวคั่นคืออะไร	start bit + stop bit (+ parity bit)	flag ขนาด 8 บิต (1 ไบต์) หัวและท้าย
สัญญาณนาฬิกา	ไม่ต้องตรงกัน — ผู้รับตื่นเมื่อเห็น start bit	ต้องประสานเวลากัน (Synchronize)
โอเวอร์เฮด	สูง (ทุกอักขระโดนบวก 2–3 บิต)	ต่ำ (บวกครั้งเดียวต่อทั้งเฟรม)
เหมาะกับ	ข้อมูลน้อย ๆ, ราคาถูก, ง่าย	ข้อมูลขนาดใหญ่ ประสิทธิภาพสูง
ตัวอย่างจริง	RS-232 / COM1	T-1, SONET

10.1.1อะซิงโครนัส (Asynchronous)

ในสภาวะปกติช่องสัญญาณจะอยู่ในสถานะไม่มีข้อมูล (idle) เพื่อรอจนกระทั่งได้รับบิตเริ่มต้น (start bit) จึงจะเริ่มการทำงานของภาครับ

ตัวอย่างการสื่อสารแบบอะซิงโครนัสคือ RS-232 หรือที่เรียกกันทั่วไปว่า COM1 (อาจเป็นหมายเลขอื่นตามที่กำหนดไว้) ซึ่งเป็นการสื่อสารแบบอนุกรมของคอมพิวเตอร์ การส่งข้อมูลแต่ละอักขระประกอบด้วย

บิตเริ่มต้น (start bit) — ตัวปลุกภาครับ
ข้อมูลของอักขระ — ครั้งละ 5 ถึง 8 บิต
บิตตรวจสอบความผิดพลาด (parity bit)
บิตสิ้นสุด (stop bit)

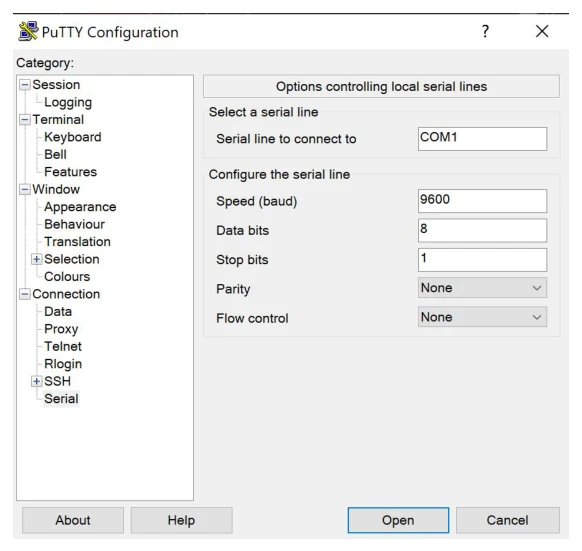

หน้าต่าง PuTTY Configuration หมวด Serial แสดงกล่อง Configure the serial line: Serial line to connect to = COM1, Speed (baud) = 9600, Data bits = 8, Stop bits = 1, Parity = None, Flow control = None — รูปที่ 10.1 จากตำรา — ตัวอย่างการสื่อสารแบบอะซิงโครนัสของพอร์ต COM1 (โปรแกรม PUTTY)

อ่านรูปนี้ยังไง

ทุกช่องในกล่อง Configure the serial line คือตัวแปรของเฟรมอะซิงโครนัส 1 อักขระ ที่ต้องตั้งไว้ล่วงหน้า:

Serial line = COM1 — ชื่อพอร์ต RS-232 ที่หนังสือพูดถึงพอดี
Speed (baud) = 9600 — อัตราบิตบนสาย
Data bits = 8 — อยู่ในช่วง 5–8 บิต ตามที่หนังสือระบุ
Stop bits = 1 — บิตสิ้นสุด
Parity = None — ตัวอย่างนี้ปิด parity bit ไว้
Flow control = None

ส่วนขยาย (ไม่ได้อยู่ในหนังสือ) — กรณีที่ตั้งค่าไม่ตรงกันแล้วพัง

ค่าทั้ง 5 ช่องในรูปที่ 10.1 ไม่ได้ถูกส่งไปบอกอีกฝั่ง ไม่มีเฮดเดอร์ไหนพกมันไปด้วย ทั้งสองฝั่งจึงต้องตั้งให้ตรงกันเอง ถ้าเราตั้ง 9600 แต่อีกฝั่งตั้ง 19200 ภาครับจะสุ่มตัวอย่างสัญญาณผิดจังหวะแล้วอ่านออกมาเป็นตัวอักษรขยะทั้งหมด — นี่คือราคาของการ "ไม่ประสานเวลา" คือ start bit บอกได้แค่ว่า "เริ่มแล้ว" แต่บอกไม่ได้ว่า "เร็วแค่ไหน"

เพื่อหลีกเลี่ยงปัญหาที่อาจเกิดขึ้นจากการส่งวิธีนี้ ภาคส่งจะส่งข้อมูลที่ไม่ยาวเกินไป คือส่งครั้งละอักขระ อักขระละ 5–8 บิตเท่านั้น

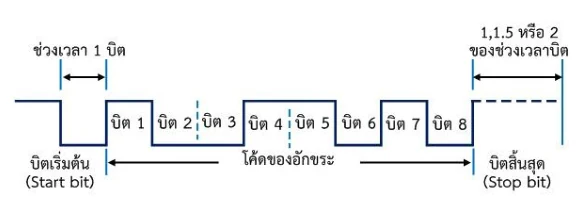

รูปแบบสัญญาณของ RS-232 แสดง start bit, บิต 1–8, และ stop bit — รูปที่ 10.2 จากตำรา — รูปแบบทั่วไปของสัญญาณแบบไม่ประสานเวลา ของการส่งข้อมูลแบบ RS-232 สังเกตว่า stop bit กินเวลา **1, 1.5 หรือ 2** เท่าของช่วงเวลาบิต

ส่วนขยาย (ไม่ได้อยู่ในหนังสือ)

ในสาย RS-232 จริง ระดับแรงดันจะกลับด้านจากตรรกะปกติ (logic 1 = แรงดันลบ, logic 0 = แรงดันบวก) แต่รูปแบบเฟรมยังเหมือนเดิมทุกอย่าง ในการสอบให้ตอบตามโครงเฟรมพอ ไม่ต้องกังวลเรื่องขั้วแรงดัน

ข้อดี–ข้อเสียของอะซิงโครนัส

ข้อดี

สะดวก
ง่าย
ค่าใช้จ่ายไม่สูง

ข้อเสีย

สิ้นเปลืองโอเวอร์เฮด
ไม่เหมาะกับการส่งข้อมูลขนาดใหญ่
การส่งแบบซิงโครนัสมีประสิทธิภาพดีกว่า

จุดที่คนพลาดบ่อย

ลองคิดเลข: ส่งอักขระ 8 บิต + start 1 + parity 1 + stop 1 = 11 บิตบนสาย ต่อข้อมูลจริง 8 บิต → โอเวอร์เฮด 3/11 ≈ 27% ถ้าส่งข้อมูล 1,000 อักขระก็เสียไปฟรี ๆ 3,000 บิต นี่คือความหมายของคำว่า "สิ้นเปลืองโอเวอร์เฮด" ในหนังสือ — เทียบกับซิงโครนัสที่บวก flag แค่ 2 ไบต์ต่อทั้งเฟรม

10.2แบบซิงโครนัส (Synchronous) และการทำ Framing

การส่งข้อมูลแบบซิงโครนัส อุปกรณ์ที่รับส่งข้อมูลต้องประสานเวลากัน (Synchronize) หมายถึงสัญญาณนาฬิกาของระบบต้องทำงานพร้อมกัน สัญญาณนาฬิกานี้ให้บริการกับอุปกรณ์หลักต่าง ๆ ในเน็ตเวิร์ก โดยภาครับจะใช้สัญญาณนาฬิกาเพื่อระบุขอบเขตของเฟรมที่รับได้

จุดที่คนพลาดบ่อย

เพราะต้องประสานนาฬิกากัน การทำงานแบบซิงโครนัสจึงทำได้ดีในระยะทางที่ไม่ไกลมาก — ไกลเกินไปจะเกิดความผิดพลาดของสัญญาณนาฬิกา แนวทางแก้คือ ส่งสัญญาณนาฬิการ่วมไปกับข้อมูล (embed the clocking) เช่น การเข้ารหัสแบบ แมนเชสเตอร์ ในระบบดิจิทัล (ดูบทที่ 7) หรืออาศัยเฟสของคลื่นพาห์ (carrier) ในระบบอนาล็อก

เพื่อให้ทราบจุดเริ่มต้นของข้อมูล ภาคส่งจะเพิ่มส่วนเริ่มต้นและสิ้นสุดให้กับชุดข้อมูลทั้งชุด แทนที่จะเพิ่มให้แต่ละอักขระเหมือนอะซิงโครนัส โดยทั่วไปตัวคั่นนี้คือ flag ขนาด 8 บิต หรือ 1 ไบต์ เมื่อภาครับได้รับข้อมูลจะตรวจหา flag นี้เพื่อระบุจุดเริ่มต้นและจุดสิ้นสุดของข้อมูล

ระหว่าง flag ทั้งสองอาจมีข้อมูลอื่น ๆ เช่น หมายเลขลำดับของข้อมูล หรือบิตตรวจสอบความผิดพลาด ตัวอย่างการส่งแบบซิงโครนัสได้แก่ การสื่อสารแบบ T-1 และ โซเน็ต (SONET)

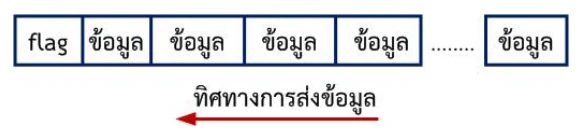

แถบเฟรมแนวนอน กล่องซ้ายสุดเขียนว่า flag ตามด้วยกล่องที่เขียนว่า ข้อมูล เรียงต่อกันหลายกล่องจนถึงกล่องข้อมูลสุดท้าย ใต้แถบมีลูกศรสีแดงชี้ไปทางซ้ายกำกับว่า ทิศทางการส่งข้อมูล — รูปที่ 10.3 จากตำรา — รูปแบบทั่วไปของสัญญาณแบบประสานเวลา (มี flag ก้อนเดียวนำหน้า แล้วตามด้วยข้อมูลยาวทั้งชุด · ลูกศรใต้ภาพคือทิศทางการส่ง จึงอ่านได้ว่า **flag ออกจากสายไปก่อน** ข้อมูลตามหลัง)

เทียบสองรูปให้เห็นภาพชัด ๆ: รูปที่ 10.2 (อะซิงโครนัส) ต้องแปะ start/stop ให้ทุกอักขระ แต่รูปที่ 10.3 (ซิงโครนัส) มี flag แค่ก้อนเดียวสำหรับข้อมูลทั้งชุด — นี่คือเหตุผลทั้งหมดที่หนังสือบอกว่าซิงโครนัสมีประสิทธิภาพดีกว่า

การสื่อสารแบบประสานเวลาแบ่งได้เป็นสองแบบ:

Character-oriented

ใส่อักขระพิเศษที่ไบต์เริ่มต้นและสิ้นสุดของข้อมูล (คือ flag ระบุที่ไบต์แรกและไบต์สุดท้ายของเฟรม) → แก้ปัญหาชนกันด้วย byte stuffing

Bit-oriented

ทำงานแบบเดียวกันแต่ในระดับบิต โดยเพิ่มค่า 01111110 ที่จุดเริ่มต้นและสิ้นสุดของเฟรม → แก้ปัญหาชนกันด้วย bit stuffing

Character-oriented + Byte Stuffing

ปัญหา: เราไม่สามารถหลีกเลี่ยงกรณีที่ข้อมูลที่จะส่งมีไบต์ที่มีค่าเดียวกับอักขระพิเศษ (Flag) ได้ ถ้าปล่อยไว้ ภาครับจะเข้าใจผิดว่าเฟรมจบตรงกลางข้อมูล

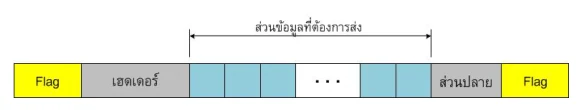

โครงเฟรมแนวนอน เรียงจากซ้าย: กล่อง Flag สีเหลือง, กล่องเฮดเดอร์สีเทา, ช่องข้อมูลสีฟ้าหลายช่องที่มีวงเล็บด้านบนกำกับว่า ส่วนข้อมูลที่ต้องการส่ง, กล่องส่วนปลาย และกล่อง Flag สีเหลืองปิดท้าย — รูปที่ 10.4 จากตำรา — รูปแบบเฟรมทั่วไปของ Byte Stuffing (**Flag** ขนาบหัวท้าย · ข้างในเรียงเป็น เฮดเดอร์ → ส่วนข้อมูลที่ต้องการส่ง → ส่วนปลาย · วงเล็บด้านบนชี้ว่า byte stuffing ทำงานเฉพาะ**ในส่วนข้อมูล**เท่านั้น)

วิธีแก้ Byte stuffing:

เมื่อพบว่าข้อมูลที่จะส่งมีไบต์ Flag อยู่ภายใน → ภาคส่งแทรกไบต์ ESC ไว้ก่อนหน้าไบต์ Flag ทุกครั้ง (ได้เป็น ESC-Flag)
แต่ข้อมูลก็อาจมีไบต์ ESC อยู่ด้วยเหมือนกัน! ถ้าปล่อยไว้ ภาครับจะกำจัด ESC ผิดตัว → ภาคส่งจึงแทรก ESC ก่อนหน้าไบต์ ESC อีกหนึ่งไบต์ (ได้เป็น ESC-ESC)
ภาครับเมื่อได้รับเฟรม ถ้าพบ ESC จะดึงออกจากเฟรม แล้วรับไบต์ถัดไปเป็นข้อมูลตรง ๆ → ได้ข้อมูลเดิมกลับมาครบ

ตัวอย่างเดียวกันในตำรา — รูปที่ 10.5 (ฝั่งส่ง) และรูปที่ 10.6 (ฝั่งรับ)

ภาพเคลื่อนไหวด้านบนเดินทีละสเต็ปด้วยข้อมูลสมมุติ A · FLAG · B · ESC · C เพื่อให้เห็นกลไก ส่วนสองรูปข้างล่างคือตัวอย่างเดียวกันที่วาดไว้ในตำรา ซึ่งวาดเป็นเฟรมเต็ม (มีเฮดเดอร์และส่วนปลายด้วย) — รูปซ้ายดูว่าฝั่งส่ง "เติม" อะไรเข้าไป · รูปขวาดูว่าฝั่งรับ "ถอด" อะไรออก

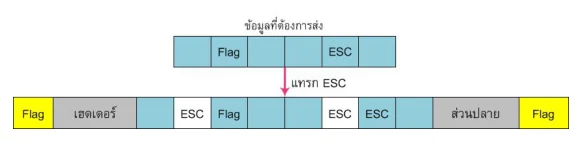

แถวบนคือข้อมูลที่ต้องการส่ง เป็นช่องสีฟ้าเรียงกัน โดยมีช่องหนึ่งเขียนว่า Flag และอีกช่องเขียนว่า ESC ปนอยู่ ลูกศรสีชมพูชี้ลงกำกับว่า แทรก ESC ไปยังแถวล่างซึ่งเป็นเฟรมเต็ม เรียงเป็น Flag เฮดเดอร์ ช่องข้อมูล ESC Flag ช่องข้อมูล ESC ESC ส่วนปลาย Flag — รูปที่ 10.5 จากตำรา — ตัวอย่างข้อมูลที่จะส่งและเฟรมที่ได้หลังการทำ Byte Stuffing (สังเกตว่าฝั่งส่งแทรก `ESC` ทั้ง**หน้า Flag** และ**หน้า ESC**)

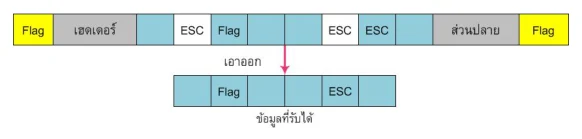

แถวบนคือเฟรมที่รับได้ เรียงเป็น Flag เฮดเดอร์ ช่องข้อมูล ESC Flag ช่องข้อมูล ESC ESC ส่วนปลาย Flag ลูกศรสีชมพูชี้ลงกำกับว่า เอาออก ไปยังแถวล่างคือข้อมูลที่รับได้ ซึ่งมีช่อง Flag และช่อง ESC เหลืออยู่ในข้อมูล — รูปที่ 10.6 จากตำรา — ตัวอย่างเฟรมที่รับได้และข้อมูลหลังจากกำจัด ESC ออกไป (ได้ `Flag` กับ `ESC` กลับมาเป็น**ข้อมูลจริง** ไม่ใช่ตัวคั่น)

ขั้น	สิ่งที่ได้ (ไล่ตามรูปที่ 10.5 → 10.6)
① ข้อมูลที่ต้องการส่ง	`… Flag … ESC …` ← มีทั้งไบต์ Flag และไบต์ ESC ปนอยู่ในข้อมูล
② ฝั่งส่งทำ byte stuffing	`… ESC Flag … ESC ESC …` ← เติม ESC หน้าไบต์ทั้งสอง
③ เฟรมที่วิ่งบนสาย	`Flag │ เฮดเดอร์ │ … ESC Flag … ESC ESC … │ ส่วนปลาย │ Flag`
④ ฝั่งรับถอด ESC	เจอ `ESC` → ทิ้ง ESC ตัวนั้น แล้วรับไบต์ถัดไปเป็นข้อมูลตรง ๆ (ไม่ตีความว่าเป็นตัวคั่น)
⑤ ข้อมูลที่ได้รับ	`… Flag … ESC …` ← ตรงกับต้นฉบับเป๊ะ ✓

จุดที่คนพลาดบ่อย

คนส่วนใหญ่จำแค่ "ESC ก่อน Flag" แล้วลืมกรณี ESC-ESC ถ้าข้อมูลมีไบต์ ESC อยู่แล้วไม่ทำ escape ซ้ำ ฝั่งรับจะกินไบต์ถัดจาก ESC เข้าไปเป็นข้อมูลผิด ๆ ทั้งที่มันเป็นข้อมูลจริง — ทั้ง Flag และ ESC ที่โผล่ในข้อมูลต้องถูก escape ทั้งคู่

กรณีที่ทำไม่ครบแล้ว "พัง" — ไล่ให้ดูสองแบบ

หนังสือเขียนกรณีพังไว้ตรง ๆ ว่า "การกำจัดไบต์ ESC ของภาครับอาจทำงานไม่ถูกต้อง หากไบต์ที่ตามมาจาก ESC ไม่ใช่ Flag" ลองไล่ให้เห็นของจริง โดยใช้ข้อมูล A · Flag · B · ESC · C ชุดเดิม:

กรณี	เฟรมที่ส่งออกไป	ฝั่งรับอ่านได้เป็น	ผล
พังแบบ 1 ไม่ escape Flag เลย	`Flag │ A Flag B ESC C │ Flag`	`A` แล้วจบ — เพราะเจอ Flag ตัวที่สองก็ตัดเฟรมทันที	ได้ข้อมูลแค่ `A` · ส่วน `B ESC C` กลายเป็นขยะ/เฟรมใหม่ที่ไม่มีหัว → เฟรมหลุดจังหวะยาว
พังแบบ 2 escape Flag แต่ลืม ESC-ESC	`Flag │ A ESC Flag B ESC C │ Flag`	`A` · `Flag` · `B` · (ทิ้ง ESC) · `C` ในฐานะตัวที่ถูก escape	ไบต์ ESC จริงหายไปหนึ่งตัว — ข้อมูลสั้นลง 1 ไบต์และเนื้อผิด แต่ไม่มีสัญญาณเตือนใด ๆ เพราะเฟรมยังตัดถูกที่
ทำถูก	`Flag │ A ESC Flag B ESC ESC C │ Flag`	`A` · `Flag` · `B` · `ESC` · `C`	ครบถ้วนตรงต้นฉบับ ✓

ทำไมแบบ 2 อันตรายกว่าแบบ 1

แบบ 1 พังแบบ "เห็นชัด" — เฟรมสั้นผิดปกติ ตัวตรวจสอบข้อผิดพลาดท้ายเฟรม (บทที่ 12) จับได้แน่ แต่แบบ 2 พังเงียบ เฟรมยังหน้าตาปกติ ความยาวเพี้ยนไปแค่ไบต์เดียว และถ้าไบต์ที่ตามหลัง ESC บังเอิญเป็นข้อมูลธรรมดา ฝั่งรับก็จะกลืนเข้าไปโดยไม่รู้ตัว → จำสั้น ๆ ว่า "ESC ต้อง escape ตัวเองด้วยเสมอ"

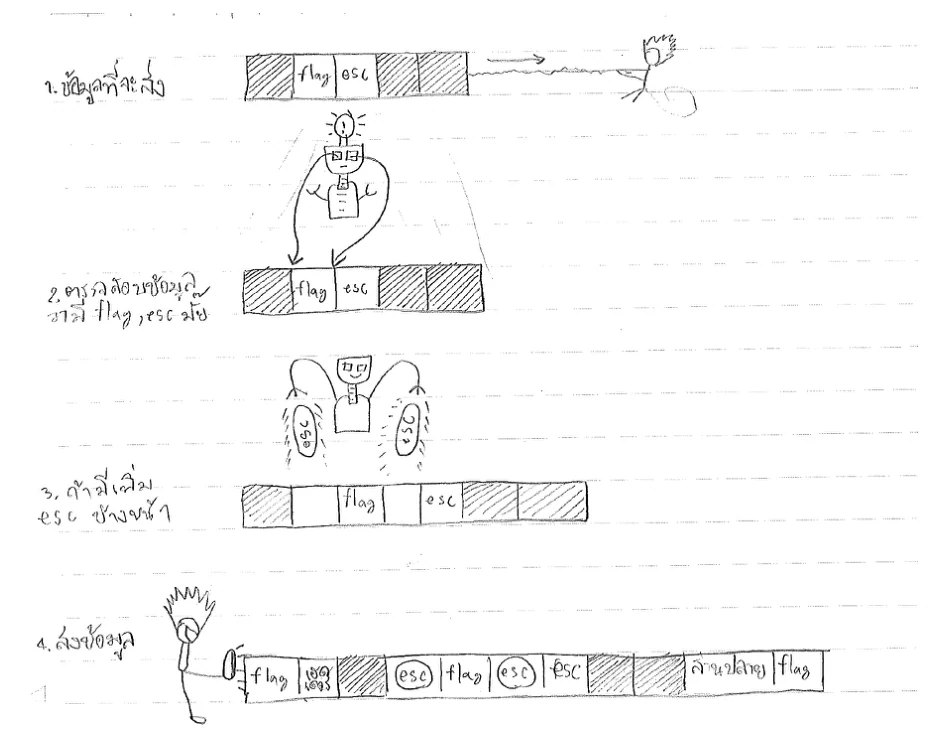

โน้ตลายมือดินสอสี่ขั้น: ขั้น 1 ข้อมูลที่จะส่งเป็นแถบช่องมีคำว่า flag และ esc อยู่ข้างใน ขั้น 2 รูปคนคิดพร้อมข้อความ ตรวจสอบข้อมูลว่ามี flag, esc มั้ย ขั้น 3 ข้อความ ถ้ามีเติม esc ข้างหน้า พร้อมแถบที่แทรกช่องว่างไว้หน้า flag และ esc ขั้น 4 ข้อความ ส่งข้อมูล พร้อมแถบเฟรมเต็มที่ขึ้นต้นด้วย flag ตามด้วยเฮดเดอร์ esc flag esc esc ส่วนปลาย และ flag ปิดท้าย — รูปที่ 10.18 จากตำรา — byte stuffing (สรุปลายมือท้ายบท 4 ขั้น: ① ข้อมูลที่จะส่ง → ② ตรวจว่ามี `flag` หรือ `esc` ปนอยู่ไหม → ③ ถ้ามี ให้เติม `esc` ข้างหน้า → ④ ส่งออกไปโดยมี `flag` หัวและท้าย · เป็นลำดับที่ควรท่องไปใช้ในห้องสอบ)

Bit-oriented + Bit Stuffing ออกสอบ Q11 ข้อ b

Bit-oriented ใช้ 01111110 เป็น flag ที่จุดเริ่มต้นและสิ้นสุดของเฟรม สังเกตว่า flag คือ เลข 1 ติดกัน 6 ตัว ขนาบด้วย 0 ทั้งสองข้าง

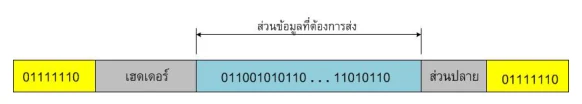

โครงเฟรมแนวนอน เรียงจากซ้าย: กล่องสีเหลืองเขียนว่า 01111110, กล่องเฮดเดอร์สีเทา, ช่องข้อมูลสีฟ้าเขียนสตริงบิต 01001010110 ... 11010110 โดยมีวงเล็บด้านบนกำกับว่า ส่วนข้อมูลที่ต้องการส่ง, กล่องส่วนปลาย และกล่องสีเหลืองเขียนว่า 01111110 ปิดท้าย — รูปที่ 10.7 จากตำรา — รูปแบบเฟรมทั่วไปของ Bit Stuffing (โครงเหมือน**รูปที่ 10.4** เป๊ะ ต่างแค่ตัวคั่นเปลี่ยนจาก "ไบต์ Flag" มาเป็น "บิต `01111110`" และวงเล็บด้านบนย้ำอีกครั้งว่า stuffing ทำเฉพาะใน**ส่วนข้อมูล**)

ฝั่งส่ง: เจอ 1 ติดกันครบ 5 ตัว → แทรก 0 ลงไป 1 ตัวทันที กติกา bit stuffing — แล้วเริ่มนับใหม่จากศูนย์

เหตุผล: เพื่อป้องกันไม่ให้ข้อมูลที่จะส่งกลายเป็น 01111110 ไปชนกับ flag เพราะเมื่อมี 0 ถูกยัดเข้าไปหลังเลข 1 ห้าตัวเสมอ จึงเป็นไปไม่ได้เลยที่จะมี 1 ติดกัน 6 ตัวโผล่ขึ้นในส่วนข้อมูล

ฝั่งรับทำย้อนกลับ: เมื่อพบว่ามีบิต 1 ติดต่อกัน 5 บิต (ยกเว้นที่จุดเริ่มต้นและสิ้นสุดเฟรม) ภาครับจะนำบิต 0 ที่ตามมาออก เพื่อให้ได้ข้อมูลที่แท้จริง

ตัวอย่างจริงในตำรา — รูปที่ 10.8 (ฝั่งส่ง) และรูปที่ 10.9 (ฝั่งรับ)

ช่องพิมพ์ด้านบนให้เราลองบิตชุดไหนก็ได้ ส่วนข้างล่างนี้คือตัวเลขชุดที่ตำราใช้จริง ให้ไล่มือตามให้ได้ก่อนเข้าห้องสอบ:

ข้อมูลที่ต้องการส่ง = 0001111111001111101001 (22 บิต) โจทย์ตัวอย่างของรูปที่ 10.8

ก้อน	สิ่งที่เกิดขึ้น	ผลลัพธ์สะสม
`000`	ไม่มี 1 ติดกัน ปล่อยผ่าน	`000`
`1111111` (1 เจ็ดตัว)	พอครบ 1 ห้าตัว → แทรก 0 ตัวที่ 1 แล้วรีเซ็ตตัวนับ · เหลือ `11` นับใหม่เป็น 2	`000 111110 11`
`00`	เจอ 0 → ตัวนับกลับเป็นศูนย์	`…11 00`
`11111` (1 ห้าตัว)	ครบ 5 พอดี → แทรก 0 ตัวที่ 2	`…00 111110`
`01001`	ไม่มี 1 ติดกันถึง 5 ปล่อยผ่านหมด	`…0 01001`
รวมทั้งหมด (22 บิต + แทรก 2 บิต)		`000111110110011111001001` → 24 บิต

เขียนติดกันจะได้ 000111110110011111001001 ตรงกับตัวเลขในรูปที่ 10.8 พอดี แล้วประกบด้วย flag หัวท้ายได้เฟรมจริง 01111110 + 000111110110011111001001 + 01111110 รวม 40 บิต

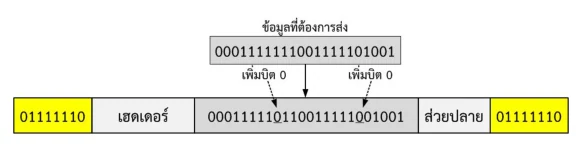

กล่องบนกำกับว่า ข้อมูลที่ต้องการส่ง มีสตริง 0001111111001111101001 มีลูกศรประสองเส้นเขียนว่า เพิ่มบิต 0 ชี้ลงไปยังแถบเฟรมด้านล่าง ซึ่งเรียงเป็น 01111110 สีเหลือง เฮดเดอร์ ช่องข้อมูล 000111110110011111001001 ส่วยปลาย และ 01111110 สีเหลือง — รูปที่ 10.8 จากตำรา — ตัวอย่างข้อมูลที่จะส่งและเฟรมที่ได้หลังการทำ Bit Stuffing (ลูกศร "เพิ่มบิต 0" สองอันชี้ตรงตำแหน่งที่ถูกแทรก คือหลังกลุ่ม `11111` ทั้งสองกลุ่ม)

ฝั่งรับทำย้อนกลับ: กวาดไปเจอ 1 ติดกันครบ 5 เมื่อไร ให้ลบบิตถัดไปทิ้ง (ซึ่งเป็น 0 ที่ฝั่งส่งแทรกไว้แน่นอน เพราะถ้ามันเป็น 1 นั่นจะกลายเป็น flag ไปแล้ว) — ได้ 0001111111001111101001 กลับมาครบ 22 บิตเท่าเดิม

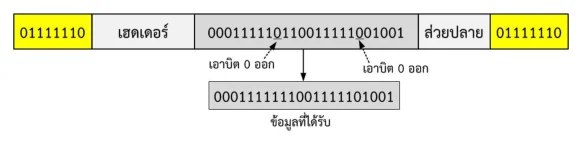

แถบเฟรมด้านบนเรียงเป็น 01111110 สีเหลือง เฮดเดอร์ ช่องข้อมูล 000111110110011111001001 ส่วยปลาย และ 01111110 สีเหลือง มีลูกศรประสองเส้นเขียนว่า เอาบิต 0 ออก ชี้ไปยังกล่องด้านล่างที่มีสตริง 0001111111001111101001 กำกับว่า ข้อมูลที่ได้รับ — รูปที่ 10.9 จากตำรา — ตัวอย่างเฟรมที่รับได้และข้อมูลภายในเฟรม (ลูกศร "เอาบิต 0 ออก" อยู่ตำแหน่งเดียวกับลูกศร "เพิ่มบิต 0" ในรูปที่ 10.8 เป๊ะ — ฝั่งรับไม่ต้องจำอะไรเลย แค่ทำตามกติกาเดียวกันกลับด้าน)

จุดที่คนพลาดบ่อย

นับใหม่ทุกครั้งที่แทรก — หลังยัด 0 เข้าไปแล้ว ตัวนับ 1 ติดกันต้องรีเซ็ตเป็น 0 ไม่ใช่นับต่อ
ห้าม stuff ใน flag — flag 01111110 ที่หัวและท้ายเฟรมเป็นตัวคั่น ไม่ใช่ข้อมูล จึงไม่โดนแทรก 0 (ถ้าเผลอไปแทรกในนั้น flag จะเสียทันที)
ในหนังสือเขียนว่า "มีจำนวนติดต่อกันมากกว่า 5 บิต" แต่ในย่อหน้าฝั่งรับเขียนว่า "พบ 1 ติดต่อกันจำนวน 5 บิต แล้วนำ 0 ที่ตามมาออก" — ให้ยึดกติกามาตรฐาน คือครบ 5 ตัวเมื่อไรก็แทรก 0 ทันที ซึ่งเป็นวิธีที่ทำให้ฝั่งส่งกับฝั่งรับตรงกันพอดี และเป็นวิธีที่ข้อสอบใช้ตรวจ

ลองมือ: ข้อมูล 0111111011111110 ส่งออกไปเป็นอะไร

ไล่ทีละบิต แล้วเว้นวรรคให้ดูง่าย (ตัวหนา = 0 ที่ถูกแทรกเข้าไป):

0 11111 0 1 0 11111 0 110

รวมเป็น 011111010111110110 — จาก 16 บิต กลายเป็น 18 บิต (แทรกไป 2 ตัว)

เฟรมที่ออกไปบนสายจริงคือ 01111110 + 011111010111110110 + 01111110 รวม 34 บิต — ระวังตอนเขียนคำตอบ: ต้องมี flag หัว-ท้ายเสมอ ถ้าโจทย์ถามว่า "เฟรมที่ส่ง" ไม่ใช่ "ข้อมูลหลัง stuffing" (ลองพิมพ์ตัวเลขชุดนี้ลงในภาพเคลื่อนไหวด้านบนเพื่อตรวจคำตอบได้เลย)

กรณีที่ "ไม่ทำ" bit stuffing แล้วพัง

รูปที่ 10.8 กับ 10.9 เป็นตัวอย่างตอนทุกอย่างเรียบร้อย แต่เหตุผลที่ bit stuffing ต้องมีอยู่ ต้องดูตอนมันพัง ลองสมมุติข้อมูล 16 บิต ที่ดันมี flag ซ่อนอยู่กลางตัว:

ข้อมูล = 1011 01111110 0011 ส่วนตัวหนาบังเอิญเหมือน flag เป๊ะทุกบิต

	เฟรมที่วิ่งบนสาย	ฝั่งรับตัดเฟรมตรงไหน	ผล
ไม่ stuff	`01111110` │ `1011 01111110 0011` │ `01111110`	เจอ `01111110` ตัวที่สองกลางข้อมูล → นึกว่าเฟรมจบตรงนั้น	ส่งขึ้นไปได้แค่ `1011` · ที่เหลือ `0011` + flag ท้าย กลายเป็นเศษเฟรมไร้หัว → ข้อมูลหาย + เฟรมถัดไปหลุดจังหวะตามไปอีก
stuff ถูกต้อง	`01111110` │ `1011011111010 0011` │ `01111110`	ในส่วนข้อมูลไม่มีทางมี 1 ติดกัน 6 ตัวได้อีกเลย → ตัดเฟรมที่ flag ท้ายอย่างเดียว	ถอด 0 ที่แทรกออก ได้ `1011 01111110 0011` ครบ 16 บิต ✓

ไล่มือฝั่งส่ง: 1 0 11 0 11111 ← ครบ 5 ตรงนี้จึงแทรก 0 แล้วรีเซ็ต ต่อด้วย 1 0 0 0 11 → ได้ 10110111110100011 (17 บิต) → เฟรมเต็ม 8 + 17 + 8 = 33 บิต

เทียบกับข้อสอบ Q11 ข้อ b โดยตรง

ข้อสอบใช้กติกาชุดเดียวกันเป๊ะ เพียงแต่ตัวเลขมาจากข้อ a (odd parity):

ข้อมูลเข้า (ผลจาก Q11 ข้อ a ของรหัสลงท้าย 3) = 1011111010110 13 บิต
เจอ 1 ครบ 5 ตัวที่ตำแหน่ง 3–7 → แทรก 0 ได้ 10111110010110 14 บิต
เฟรมที่ส่งจริง = 01111110 │ 10111110010110 │ 01111110 รวม 30 บิต

ดูวิธีทำเต็มที่ข้อ Q11 →

10.3มัลติเพล็กซิง (Multiplexing)

การทำมัลติเพล็กซ์คือการจัดการในการใช้ทรัพยากรร่วมกัน เพื่อประสิทธิภาพของการใช้สูงสุด ทรัพยากรที่กล่าวถึงคือ แบนด์วิดท์ ซึ่ง

มีหน่วยเป็น เฮิรตซ์ (Hz) ในการส่งแบบแอนะล็อก
มีหน่วยเป็น บิตต่อวินาที (bps) ในการส่งแบบดิจิทัล

การทำมัลติเพล็กซ์คือการแบ่งช่องสัญญาณออกเป็นส่วนย่อย ทำได้ใน 3 รูปแบบพื้นฐาน:

แบบ	แบ่งอะไร	สื่อ	อนาล็อก/ดิจิทัล
FDM (Frequency-Division)	เชิงความถี่	สายทองแดง / อากาศ	ต้องเป็นแอนะล็อก
TDM (Time Division)	เชิงเวลา	อะไรก็ได้	ต้องเป็นดิจิทัลเท่านั้น
WDM (Wavelength-Division)	เชิงความยาวคลื่น	ใยแก้วนำแสงเท่านั้น	เชิงแสง

10.3.1การมัลติเพล็กซ์แบบแบ่งความถี่ (FDM)

FDM คือการแบ่งช่วงความถี่ทั้งหมดออกเป็นส่วนย่อย เพื่อจัดสรรแต่ละส่วนให้กับผู้ใช้แต่ละคน ขั้นตอน:

ผู้ใช้แต่ละคน มอดูเลต (modulate) สัญญาณของตัวเองไปยังช่วงความถี่ที่ตนได้รับการจัดสรร
สัญญาณทั้งหมดถูกมัลติเพล็กซ์เข้าด้วยกัน เพื่อส่งเข้าในช่องสัญญาณไปยังภาครับ
ภาครับแยกสัญญาณมัลติเพล็กซ์ แล้วส่งข้อมูลไปยังช่องสัญญาณที่เหมาะสม

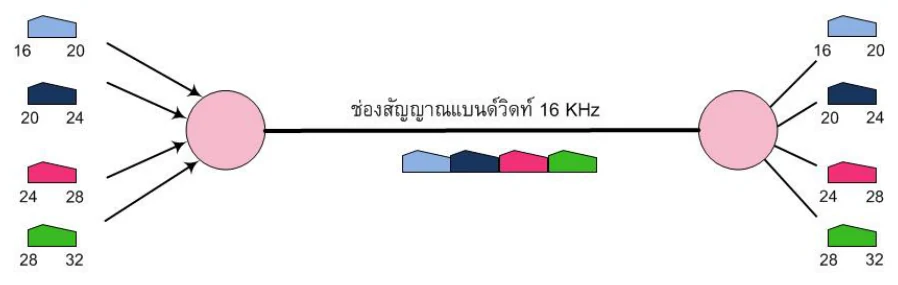

ช่องสัญญาณ 16 kHz ÷ ผู้ใช้คนละ 4 kHz = 4 คน ตัวอย่างในรูปที่ 10.10 — มัลติเพล็กซ์สัญญาณเสียงรวมกัน ย่าน 16–20, 20–24, 24–28, 28–32 kHz

ทางซ้ายมีสัญญาณเสียงสี่ก้อนสีต่างกัน กำกับย่านความถี่ 16 ถึง 20, 20 ถึง 24, 24 ถึง 28 และ 28 ถึง 32 ลูกศรทั้งสี่ชี้เข้าวงกลมสีชมพูซึ่งเป็นมัลติเพล็กเซอร์ จากนั้นเป็นเส้นเดียวกำกับว่า ช่องสัญญาณแบนด์วิดท์ 16 KHz ที่มีสัญญาณทั้งสี่สีวางเรียงติดกัน แล้ววิ่งไปยังวงกลมสีชมพูอีกอันทางขวาที่แยกออกเป็นสี่ก้อนเดิมพร้อมย่านความถี่เดิม — รูปที่ 10.10 จากตำรา — ตัวอย่างการทำงานของ FDM (ผู้ใช้ 4 คน คนละ 4 kHz วางเรียงกันแบบ**ไม่ทับกัน**ในช่องสัญญาณ 16 kHz เดียว · สังเกตว่าฝั่งขวาได้ก้อนสัญญาณ**สีเดิม ย่านเดิม**กลับคืนครบทุกคน)

อ่านรูปนี้ให้ได้ประเด็น 3 อย่าง: (1) ทุกคนส่งพร้อมกันตลอดเวลา ไม่มีใครต้องรอคิว (2) สิ่งที่แบ่งกันคือย่านความถี่ ไม่ใช่เวลา (3) ย่าน 16→32 kHz กว้าง 16 kHz พอดี = 4 คน × 4 kHz ซึ่งเป็นที่มาของเลขในกล่องสูตรด้านบน

ส่วนขยาย (ไม่ได้อยู่ในหนังสือ)

ในระบบจริงต้องเว้น guard band ระหว่างย่านความถี่ของแต่ละคนเล็กน้อย เพื่อกันสัญญาณรั่วข้ามย่าน (crosstalk) ดังนั้นจำนวนผู้ใช้จริงจะได้น้อยกว่าผลหารตรง ๆ นิดหน่อย — แต่ในการสอบให้คิดตามหนังสือคือหารตรง ๆ

10.3.2การมัลติเพล็กซ์แบบแบ่งเวลา (TDM) ออกสอบ Q2

ทำไม TDM ถึงได้รับความนิยมมากกว่า? หนังสือให้เหตุผลเป็นลูกโซ่:

แบบ	ข้อจำกัด
WDM	รองรับข้อมูลขนาดใหญ่ได้ดี แต่รองรับเฉพาะใยแก้วนำแสง → ตอบสนองผู้ใช้บนสายโทรศัพท์/สายทองแดงไม่ได้
FDM	รองรับสายทองแดงได้ แต่ต้องเป็นระบบแอนะล็อก → ไม่สะดวกต่อการใช้ในระบบคอมพิวเตอร์
TDM	ทำงานได้ด้วยระบบที่เป็นดิจิทัลทั้งระบบ → นิยมมากกว่า แต่ต้องเป็นดิจิทัลเท่านั้น ซึ่งเป็นข้อจำกัดของ TDM

อุปมาห้องเรียนจากหนังสือ (จำง่ายที่สุด)

FDM = แบ่งห้องเรียนออกเป็นห้องเล็ก ๆ หลายห้อง ทุกคนเข้ามาใช้ในห้องของตนเอง (ใช้พร้อมกัน แต่คนละพื้นที่)
TDM = ทุกคนสามารถใช้ห้องเต็มห้องได้ ตามเวลาที่กำหนด (ใช้เต็มพื้นที่ แต่คนละเวลา)

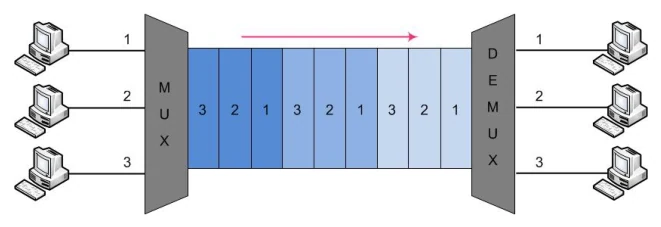

เครื่องคอมพิวเตอร์สามเครื่องทางซ้ายกำกับเลข 1, 2, 3 ต่อสายเข้ากล่องสี่เหลี่ยมคางหมูที่เขียนว่า MUX จากนั้นเป็นช่องสัญญาณเดียวที่มีสล็อตสีฟ้าเรียงกันตามลำดับ 3 2 1 3 2 1 3 2 1 พร้อมลูกศรสีชมพูชี้ไปทางขวา แล้วเข้ากล่อง DEMUX ซึ่งแยกออกไปยังคอมพิวเตอร์สามเครื่องทางขวาที่กำกับ 1, 2, 3 เช่นกัน — รูปที่ 10.11 จากตำรา — หลักการทำงานมัลติเพล็กซิงแบบ TDM (ผู้ใช้ **3 คน** ใช้ช่องสัญญาณร่วมกัน · สังเกตลำดับสล็อตบนสายซ้ำเป็นวง `… 3 2 1 3 2 1 3 2 1` — ลำดับตายตัวแบบนี้เองที่ทำให้ฝั่ง DEMUX นับตำแหน่งแล้วรู้ว่าสล็อตไหนของใคร)

เทียบกับรูปที่ 10.10 (FDM) จะเห็นความต่างทันที: ใน FDM ทั้ง 4 ก้อนสีอยู่บนสายพร้อมกันคนละย่านความถี่ แต่ใน TDM สล็อตของ 1, 2, 3 ผลัดกันครองสายทั้งเส้นทีละคน — ช่องสัญญาณเดียวกัน แต่คนละแกน (แกนความถี่ ↔ แกนเวลา)

สล็อตและเฟรม

ข้อมูลของแต่ละช่องสัญญาณจะถูกแบ่งออกเป็น สล็อต (slot) โดยแต่ละสล็อตอาจเป็น

หนึ่งบิต ← แบบที่ข้อสอบใช้
หนึ่งตัวอักษร
หนึ่งบล็อก (block) ของข้อมูล

จากนั้นข้อมูลจะถูกมัลติเพล็กซ์รวมกันเป็นเฟรม สมมุติให้มีขาเข้า n ช่อง แต่ละเฟรมจะประกอบด้วย n สล็อต โดยแต่ละสล็อตถูกกำหนดให้กับแต่ละช่อง

ถ้าแต่ละเฟรมใช้เวลา T → แต่ละสล็อตใช้เวลา Tn และนั่นแปลว่า ความเร็วขาออกต้องเร็วเป็น n เท่าของข้อมูลขาเข้า เพื่อรองรับการส่งได้

ภาพเคลื่อนไหวด้านบนมองจากมุมของเฟรมที่ประกอบเสร็จแล้ว ส่วนรูปข้างล่างของตำรามองจากมุมของเวลา ว่าข้อมูลขาเข้าที่ยืดยาว ถูกบีบให้สั้นลงตอนขาออกอย่างไร

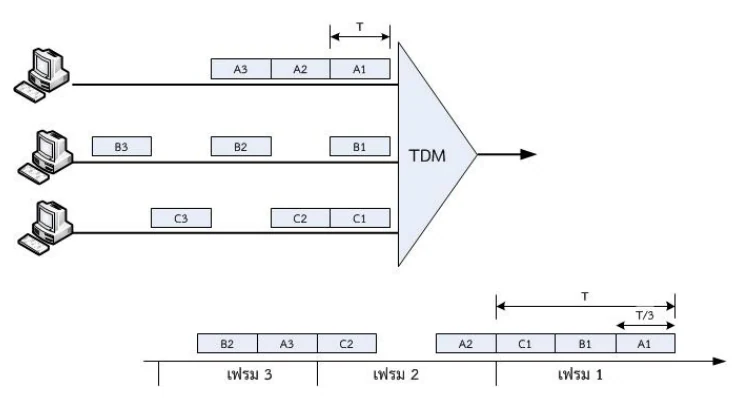

ด้านบนมีคอมพิวเตอร์สามเครื่องเรียงกันในแนวตั้ง เครื่องบนมีกล่อง A3 A2 A1 เครื่องกลางมีกล่อง B3 B2 B1 กระจายห่างกัน เครื่องล่างมีกล่อง C3 C2 C1 ทุกเส้นวิ่งเข้าสามเหลี่ยมที่เขียนว่า TDM แล้วออกเป็นลูกศรเส้นเดียวทางขวา ด้านล่างเป็นแกนเวลาที่มีกล่องเรียงกัน B2 A3 แล้ว C2 เว้นช่อง A2 แล้ว C1 B1 A1 พร้อมป้ายกำกับใต้แกนว่า เฟรม 3 เฟรม 2 และ เฟรม 1 และมีวงเล็บกำกับความกว้าง T คลุมทั้งเฟรม กับ T ส่วน 3 คลุมสล็อตเดียว — รูปที่ 10.12 จากตำรา — หลักการทำงาน TDM แบบซิงโครไนเซชัน (**อ่านจากขวาไปซ้าย** เพราะเฟรม 1 คือเฟรมที่ออกไปก่อน · ในหนึ่งเฟรมเรียงสล็อต A → B → C เสมอ · วงเล็บบนสุดคือ **T = เวลา 1 เฟรม** และ **T/3 = เวลา 1 สล็อต** เพราะมีขาเข้า n = 3 ช่อง)

เฟรม	สล็อต A	สล็อต B	สล็อต C	สังเกต
เฟรม 1	A1	B1	C1	ทุกแหล่งมีข้อมูล → เฟรมเต็ม
เฟรม 2	A2	— ว่าง —	C2	B ไม่มีข้อมูลรอบนี้ แต่สล็อตยังถูกจองไว้ว่าง ๆ
เฟรม 3	A3	B2	— ว่าง —	คราวนี้ C ไม่มีข้อมูล ก็ยังจองอีก

จุดที่คนพลาดบ่อย — สล็อตว่างในรูปที่ 10.12 ไม่ได้ "หายไป"

หลายคนดูรูปนี้แล้วนึกว่าเฟรม 2 กับ 3 สั้นกว่า เฟรม 1 — ไม่ใช่ ทุกเฟรมกว้าง T เท่ากันเป๊ะ ช่องที่เว้นไว้คือสล็อตที่จองแล้วแต่ไม่มีใครใช้ เวลานั้นเสียไปฟรี ๆ บนสาย · ลองนับจากรูป: 9 สล็อตถูกจอง แต่มีข้อมูลจริง 7 ก้อน → ใช้สายได้ 7/9 ≈ 78% · นี่คือปัญหาที่ Statistical TDM (หัวข้อถัดไป) เกิดมาเพื่อแก้พอดี

เฟรมบิต (Framing bit / Sync bit)

TDM ไม่ง่ายเหมือน FDM เพราะภาคส่งและภาครับต้องซิงโครไนซ์กันอย่างถูกต้อง ถ้าซิงโครไนเซชันผิดพลาด ภาครับอาจได้รับข้อมูลจากช่องข้อมูลอื่น (เช่น เอาสล็อตของ B ไปให้ปลายทางของ A)

วิธีแก้: แต่ละเฟรมจะเพิ่มบิตเข้าไป 1 บิต เรียกว่า "เฟรมบิต" ทำให้ภาครับแยกข้อมูลที่เข้ามาได้ถูกต้อง โดยเฟรมบิตนี้จะสลับระหว่างบิต 0 และบิต 1 เสมือนเป็นลำดับของเฟรม

สามกรอบเรียงกันในแนวนอน กำกับว่า เฟรม 3 เฟรม 2 และ เฟรม 1 ในเฟรม 3 มีกล่อง B2 กับ A3 และกล่องเล็กสีเทาเข้มที่มีเลข 1 อยู่ปลายขวา เฟรม 2 มีกล่อง C2 ช่องว่าง กล่อง A2 และกล่องเล็กสีเทาเข้มเลข 0 ปลายขวา เฟรม 1 มีกล่อง C1 B1 A1 และกล่องเล็กสีเทาเข้มเลข 1 ปลายขวา — รูปที่ 10.13 จากตำรา — การทำงานของเฟรมบิต (กล่องเล็กสีเข้มที่**หัวของทุกเฟรม** คือเฟรมบิต ค่าสลับกันไป `1 → 0 → 1` · เนื้อในสามเฟรมเป็นชุดเดียวกับรูปที่ 10.12 เป๊ะ แค่เพิ่มเฟรมบิตเข้ามา)

ถ้าไม่มีเฟรมบิตแล้วพังยังไง — ตัวอย่างตอนซิงโครไนเซชันหลุด

หนังสือเขียนกรณีพังไว้ว่า "ความผิดพลาดของการทำซิงโครไนเซชัน อาจทำให้ภาครับได้รับข้อมูลจากช่องข้อมูลอื่นได้" — ลองใช้ข้อมูลชุดเดียวกับรูปที่ 10.12 แล้วสมมุติว่า สัญญาณรบกวนกลืนสล็อตแรกไป 1 สล็อต:

ตำแหน่งสล็อตที่ภาครับนับได้	1	2	3	4	5	6	ภาครับส่งขึ้นไปให้ใคร
ควรจะเป็น	A1	B1	C1	A2	—	C2	A ได้ A1, B ได้ B1, C ได้ C1 ✓
เมื่อ A1 หายไป 1 สล็อต	B1	C1	A2	—	C2	A3	A ได้ B1 · B ได้ C1 · C ได้ A2 ✗ — ทุกคนได้ข้อมูลของคนอื่นหมด และผิดต่อเนื่องไปทุกเฟรมหลังจากนั้น

สังเกตว่าความเสียหายไม่ได้จบที่สล็อตเดียว — มันเลื่อนทั้งสายไปตลอดกาล เพราะ Synchronous TDM ให้ภาครับ "นับตำแหน่ง" เอาอย่างเดียว ไม่มีป้ายชื่อกำกับในสล็อต (ต่างจาก Statistical TDM ที่มีแอดเดรส)

เฟรมบิตแก้ปัญหานี้ด้วยการเป็นหลักไมล์ที่คาดเดาได้: ภาครับรู้ว่าเมื่อครบ 1 เฟรม (ในรูปที่ 10.13 คือ 1 เฟรมบิต + 3 สล็อต) จะต้องเจอเฟรมบิตตัวถัดไปที่สลับค่าเป็น 1, 0, 1, 0, … ถ้าจู่ ๆ ลำดับที่คาดไว้ไม่ตรง แปลว่าหลุดจังหวะแล้ว ภาครับจึงรู้ตัวและไปไล่หาขอบเฟรมใหม่ (resynchronize) แทนที่จะส่งข้อมูลผิดคนไปเรื่อย ๆ

จุดที่คนพลาดบ่อย

เฟรมบิตไม่ใช่บิตตรวจสอบข้อผิดพลาด (parity/CRC) และไม่ได้ซ่อมข้อมูลที่หายให้ — มันแค่บอกว่า "ขอบเฟรมอยู่ตรงนี้" เท่านั้น · และมันคือบิตเดียวกันกับ sync bit ที่ทำให้ขนาดเฟรมในข้อสอบ Q2 กลายเป็น 21 บิตแทนที่จะเป็น 20 และทำให้ T-1 เป็น 193 บิตแทนที่จะเป็น 192

สูตรคำนวณ TDM (ต้องจำให้ได้)

ขนาดเฟรม = (n × b) + f บิต สมการ TDM-1

อัตราข้อมูลรวมหลังมัลติเพล็กซ์ = n × R สมการ TDM-2 — "ข้อมูลจริง" ไม่รวม sync bit

อัตราของลิงก์จริง = (n × b + f) × Rb = ขนาดเฟรม × อัตราเฟรม สมการ TDM-3 — รวม sync bit เข้าไปด้วย

สัญลักษณ์	ความหมาย	ได้มาจากไหน
`n`	จำนวนแหล่งข้อมูล / ช่องสัญญาณขาเข้า	โจทย์บอก
`R`	อัตราของแต่ละแหล่ง (bps)	โจทย์บอก เช่น 100 kbps
`b`	จำนวนบิตต่อหนึ่งสล็อต	โจทย์บอก (1 บิต / 1 อักขระ = 8 บิต / 1 บล็อก)
`f`	จำนวนเฟรมบิต (sync bit) ต่อเฟรม	ปกติ = 1
อัตราเฟรม	จำนวนเฟรมต่อวินาที = `R / b`	คำนวณ
`T`	เวลาต่อเฟรม = `b / R`	คำนวณ

แทนค่าจริง ① — โจทย์ข้อสอบเก่า (Q2)

โจทย์: มีแหล่งข้อมูล 20 แหล่ง แต่ละแหล่งส่งที่ 100 kbps นำมาทำ TDM โดยแต่ละสล็อตเก็บข้อมูล 1 บิตต่อหนึ่งแหล่ง และแต่ละเฟรมมี sync bit เพิ่มอีก 1 บิต จงหา (a) ความเร็วของการส่งข้อมูล 1 บิต (b) ขนาดเฟรม output (พร้อมวาดรูป) (c) ความเร็วของการส่งข้อมูล (Link Data Rate)

ถอดตัวแปรก่อน: n = 20, R = 100 kbps = 100,000 bps, b = 1, f = 1

ข้อ	วิธีคิด	คำตอบ
(a) ความเร็วของการส่งข้อมูล 1 บิต	คำว่า "ของการส่งข้อมูล 1 บิต" คือถามเวลา ⇒ ต้องกลับเศษส่วนของอัตรา `T_bit = 1 / R = 1 / (1×10⁵) = 1×10⁻⁵ s` เขียนกำกับต่อท้ายได้ว่า "(อัตราของแต่ละแหล่งยังคง 100 kbps เท่าเดิม เพราะ TDM ไม่ได้ทำให้ใครส่งเร็วขึ้น)"	10 µs
(b) ขนาดเฟรม	(n × b) + f = (20 × 1) + 1	21 บิต
(c) ความเร็วของการส่งข้อมูล (อัตราของลิงก์)	Link Data Rate = Frame Rate × Frame Size `= 100,000 เฟรม/วินาที × 21 บิต = 2,100,000 bps` เฉพาะบิตข้อมูลของผู้ใช้ `n × R` = 2 Mbps ซึ่งเป็นคำตอบของคำถามคนละข้อ	2.1 Mbps

รูปที่ต้องวาดในข้อ (b) — โจทย์สั่งให้วาดเฟรมด้วย อย่าลืม

เฉลยฉบับใหม่ให้วาดเฟรมออกมาแบบนี้ (เรียง sync bit ไว้หัวเฟรมเหมือนรูปที่ 10.13 ในหนังสือ):

Sync	Slot 1	Slot 2	Slot 3	⋯	Slot 19	Slot 20	รวม
1 บิต	1 บิต	1 บิต	1 บิต	⋯	1 บิต	1 บิต	21 บิต = 1 เฟรม
เฟรมบิต (สลับ 0/1)	แหล่ง 1	แหล่ง 2	แหล่ง 3	⋯	แหล่ง 19	แหล่ง 20	ใช้เวลา T = 10 µs

ตารางนี้แทนรูปในเฉลย [Sync 1b][Slot1 1b][Slot2 1b] … [Slot20 1b] — เขียนลงกระดาษสอบเป็นกล่องเรียงกันแบบนี้ได้เลย จุดที่กรรมการดูคือ มีกล่อง sync อยู่ด้วย และนับกล่องข้อมูลได้ 20 กล่อง

อัตราลิงก์จริง = 21 บิต/เฟรม × 100,000 เฟรม/วินาที = 2.1 Mbps หรือคิดสั้น ๆ ว่า 2 Mbps × 2120 = 2.1 Mbps

จุดที่คนพลาดบ่อย — ข้อนี้เสียคะแนนเยอะที่สุด

ข้อ (a) ต้องตอบเป็น "เวลา" ไม่ใช่ "อัตรา" — เฉลยเก่าตอบ 100 kbps ซึ่งเป็นการลอกตัวเลขจากโจทย์ ไม่ได้คำนวณอะไรเลย · ที่ถูกคือ T_bit = 1/R = 10 µs
ข้อ (c) ต้องนับ sync bit ด้วย — เฉลยเก่าตอบ 2 Mbps ซึ่งผิด เพราะตัด sync bit ออกจากสมการทั้งที่โจทย์กำหนดมาให้เอง · sync bit ไม่ใช่บิตในจินตนาการ มันกินเวลาบนสายเท่ากับบิตข้อมูลทุกประการ ⇒ ลิงก์ต้องวิ่ง 2.1 Mbps
2 Mbps ไม่ใช่ 2000 Mbps — หน่วยของ R คือ kbps ไม่ใช่ Mbps · 20 × 100 kbps = 2,000 kbps = 2 Mbps · วิธีกันพลาด: เขียน 100 kbps = 100,000 bps ตั้งแต่บรรทัดถอดตัวแปร แล้วคำนวณด้วยเลขเต็มตลอด
sync bit ทำให้เฟรมอ้วนขึ้น ไม่ได้ทำให้เฟรมถี่ขึ้น — อัตราเฟรมยังเป็น 100,000 เฟรม/วินาทีเท่าเดิม ที่โตคือขนาดเฟรม 20 → 21 บิต

เช็กตัวเลขให้แน่น: b = 1 แปลว่าแต่ละเฟรมพาข้อมูลของแต่ละแหล่งไปแค่ 1 บิต ดังนั้นแหล่งที่ส่ง 100,000 บิต/วินาที ต้องการ 100,000 เฟรม/วินาที → เวลาต่อเฟรม T = 1/100,000 = 10 µs และเวลาต่อสล็อตข้อมูล = T/n = 10/20 = 0.5 µs

แทนค่าจริง ② — สาย T-1 (ตัวอย่างจากหนังสือ)

แม้ TDM จะเป็นระบบดิจิทัล แต่ก็รองรับข้อมูลแอนะล็อกได้ เช่นระบบโทรศัพท์ โดยผ่านอุปกรณ์แปลงจากแอนะล็อกเป็นดิจิทัลก่อน แล้วค่อยทำ TDM ต่อ ตัวอย่างคือระบบ T lines ที่ออกแบบมาเพื่อสื่อสารข้อมูลดิจิทัล เสียง และภาพเคลื่อนไหว (video)

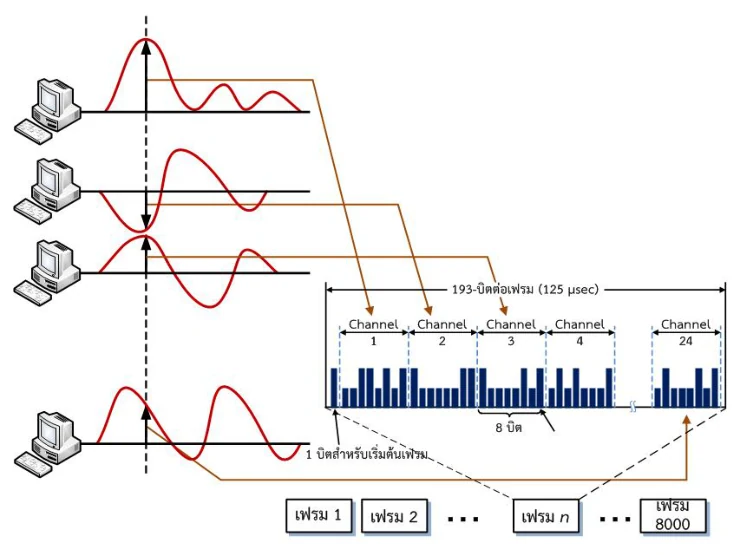

โครงสร้างเฟรมของสาย T-1: 24 ช่องสัญญาณ ช่องละ 8 บิต บวก 1 บิตเริ่มต้นเฟรม รวม 193 บิตต่อเฟรม — รูปที่ 10.14 จากตำรา — หลักการทำงานของเฟรม T1 : 24 ช่องสัญญาณ ช่องละ 8 บิต + 1 บิตเริ่มต้นเฟรม = 193 บิตต่อเฟรม (125 µs) และมี 8000 เฟรมต่อวินาที

ตัวแปร	ค่า
`n` จำนวนช่องสัญญาณ	24
`b` บิตต่อสล็อต	8 (จากรูป — "8 บิต" ต่อ Channel)
`f` เฟรมบิต	1 (1 บิตสำหรับเริ่มต้นเฟรม)
ขนาดเฟรม	(24 × 8) + 1 = 192 + 1 = 193 บิต
อัตราเฟรม	8000 เฟรม/วินาที (= 125 µs ต่อเฟรม)
Data rate ของ T-1	193 × 8000 = 1.544 Mbps

เช็กย้อน: แต่ละช่องเสียงได้ 8 บิต × 8000 ครั้ง/วินาที = 64 kbps ซึ่งตรงกับอัตรามาตรฐานของช่องเสียงดิจิทัลหนึ่งช่อง และ 24 × 64 kbps = 1.536 Mbps + เฟรมบิต 8 kbps = 1.544 Mbps พอดี

Synchronous TDM vs Statistical TDM

TDM แบบที่เราศึกษามาทั้งหมดข้างบนเรียกอีกอย่างว่า Synchronous TDM โดยแต่ละช่องสัญญาณถูกกำหนดสล็อตที่แน่นอน ผลคือ:

ปัญหาของ Synchronous TDM

หากมีช่องใดช่องหนึ่งไม่มีการส่งข้อมูล สล็อตของช่องนั้นก็ยังถูกจองไว้แต่ว่างเปล่า → ใช้แบนด์วิดท์อย่างไม่มีประสิทธิภาพ

วิธีแก้คือ Statistical TDM:

กำหนดสล็อตให้แต่ละช่องก็ต่อเมื่อมีข้อมูลที่จะส่งเท่านั้น
จำนวนสล็อตจะมีน้อยกว่าจำนวนช่องสัญญาณขาเข้า
แต่ละช่องสัญญาณถูกตรวจสอบว่ามีข้อมูลจะส่งหรือไม่แบบ Round-robin — ถ้ามีก็ได้สล็อต ถ้าไม่มีก็ถูกข้ามไป
เนื่องจากไม่มีการกำหนดช่องสัญญาณไว้ล่วงหน้า แต่ละสล็อตจึงจำเป็นต้องมีแอดเดรสของข้อมูล (A, B, C หรือ D) ที่เฮดเดอร์ ก่อนถูกมัลติเพล็กซ์เป็นเฟรม

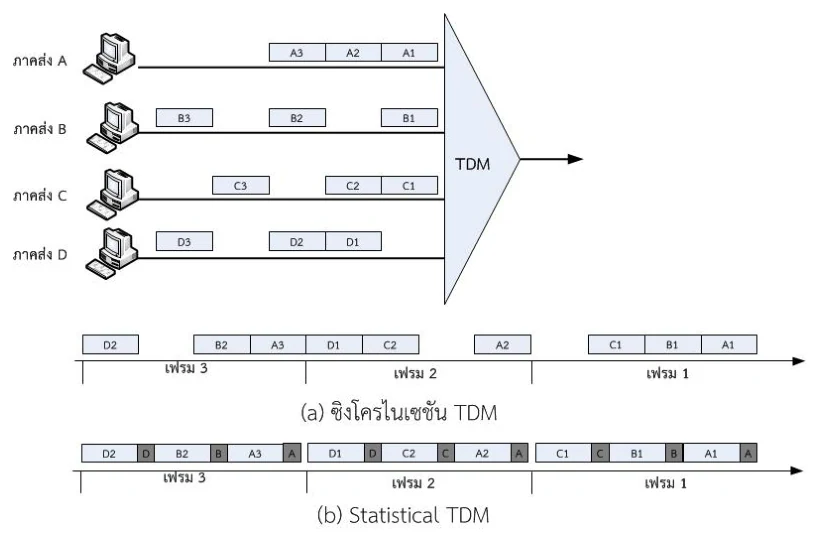

เปรียบเทียบ TDM แบบซิงโครไนเซชันกับ Statistical TDM ผ่านแหล่งส่ง A B C D — รูปที่ 10.15 จากตำรา — เปรียบเทียบการทำงานของ TDM แบบ (a) ซิงโครไนเซชัน และ (b) Statistical สังเกตกล่องสีเข้มเล็ก ๆ หน้าทุกสล็อตในแบบ (b) นั่นคือ**แอดเดรสต้นทาง**ที่จำเป็นต้องมี

จุดที่คนพลาดบ่อย

Statistical TDM ไม่ได้ "ฟรี" — สิ่งที่ประหยัดได้จากการไม่จองสล็อตว่าง ต้องแลกกับแอดเดรสที่ต้องแนบไปทุกสล็อต ถ้าทุกแหล่งมีข้อมูลส่งตลอดเวลา Statistical TDM จะแย่กว่า Synchronous TDM เพราะเสียบิตแอดเดรสเปล่า ๆ — มันคุ้มเฉพาะตอนที่ทราฟฟิกเป็นแบบ bursty (มาเป็นช่วง ๆ)

10.3.3การมัลติเพล็กซ์แบบแบ่งความยาวคลื่น (WDM)

นอกจากการมัลติเพล็กซ์เชิงความถี่แล้ว การสื่อสารเชิงแสง (Optical Communication) จะอ้างอิงถึงการใช้ ความยาวคลื่น (wavelength) ที่แตกต่างกันเพื่อใช้ในการส่งข้อมูล

โดยทั่วไปการสื่อสารเชิงแสงเป็นการเชื่อมแบบจุดต่อจุด โดยอาศัยเส้นใยแก้วนำแสง
ปัจจุบันการกำเนิดสัญญาณทำด้วย เลเซอร์ไดโอด ทำให้ส่งได้ด้วยสเปกตรัมความถี่ที่แคบลง (narrow frequency spectrum)
ดังนั้นหากใช้ต้นกำเนิดสัญญาณที่มีความยาวคลื่นแตกต่างกัน จะสามารถส่งสัญญาณแสงไปพร้อมกันภายในช่องสัญญาณเดียวได้ — นี่คือหลักการของ WDM
หากความยาวคลื่นใกล้ระดับ 1 nm หรือน้อยกว่า เราจะเรียกว่า dense WDM (หนังสือไม่ได้ลงรายละเอียดต่อ)

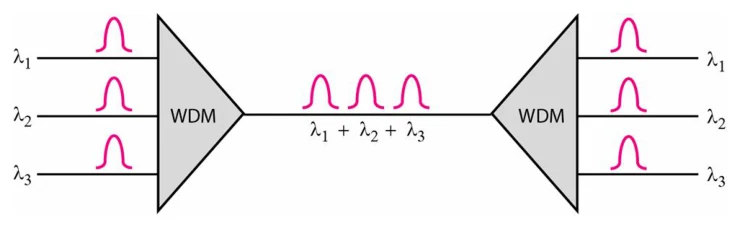

หลักการ WDM: สัญญาณ λ1 λ2 λ3 ถูกรวมเข้าเส้นใยเดียวแล้วแยกออกที่ปลายทาง — รูปที่ 10.16 จากตำรา — หลักการทำงานมัลติเพล็กซิงแบบ WDM (รูปจาก [14]) : λ₁ + λ₂ + λ₃ เดินทางไปพร้อมกันในเส้นใยเดียว แล้วถูกแยกกลับที่ปลายทาง

จำง่าย ๆ

WDM ก็คือ FDM ในโลกของแสง — แนวคิดเดียวกันเป๊ะ (ทุกคนส่งพร้อมกัน แต่คนละย่าน) ต่างกันแค่ว่า FDM แบ่ง "ความถี่" บนสายทองแดง ส่วน WDM แบ่ง "ความยาวคลื่น" บนใยแก้ว ซึ่งความถี่กับความยาวคลื่นก็คือของสิ่งเดียวกันที่มองคนละมุม

10.4Statistic มัลติเพล็กซิง

หนังสืออธิบายหัวข้อนี้ด้วยอุปมาการจราจรบนถนนหลายเลน (รูปที่ 10.17) ซึ่งเป็นวิธีที่เข้าใจง่ายที่สุด

TDM และ FDM เป็นตัวอย่างของวิธีการแบ่งลิงก์ให้หลายสายข้อมูลใช้ร่วมกัน โดยมีกฎที่ตายตัว (rigid rules) ในการซอยความจุของลิงก์ กฎที่ตายตัวนี้รับประกันว่าข้อมูลจะถูกส่งอย่างเป็นระเบียบและคาดเดาได้ แต่ก็ทำให้เกิดความไม่มีประสิทธิภาพได้เช่นกัน

รูปบน (a) — ห้ามเปลี่ยนเลน = TDM / FDM

ข้อดี: ไม่มีดีเลย์จากการรวมช่องจราจร (merging) และไม่มีผลลัพธ์ที่คาดเดาไม่ได้จากการสลับเลน

ข้อเสีย: บางเลนว่างเปล่าและไม่ถูกใช้ ในขณะที่เลนอื่นเต็มจนรถเข้าไม่ได้ → การห้ามข้ามเลนทำให้เวลาเดินทางเพิ่มขึ้น เพราะบางเลนไม่ถูกใช้ ในขณะที่เลนอื่นแน่นชั่วขณะ

รูปล่าง (b) — เปลี่ยนเลนได้ = Statistical Multiplexing

ข้อดี: โดยรวมแล้วถนนถูกใช้อย่างมีประสิทธิภาพมากกว่า

ข้อเสีย: เกิดดีเลย์ที่จุดรวมช่องจราจร (merging points) และอาจเกิดการชนกัน (collisions) — สถานการณ์นี้คือ statistical multiplexing ที่ใช้ packet multiplexer

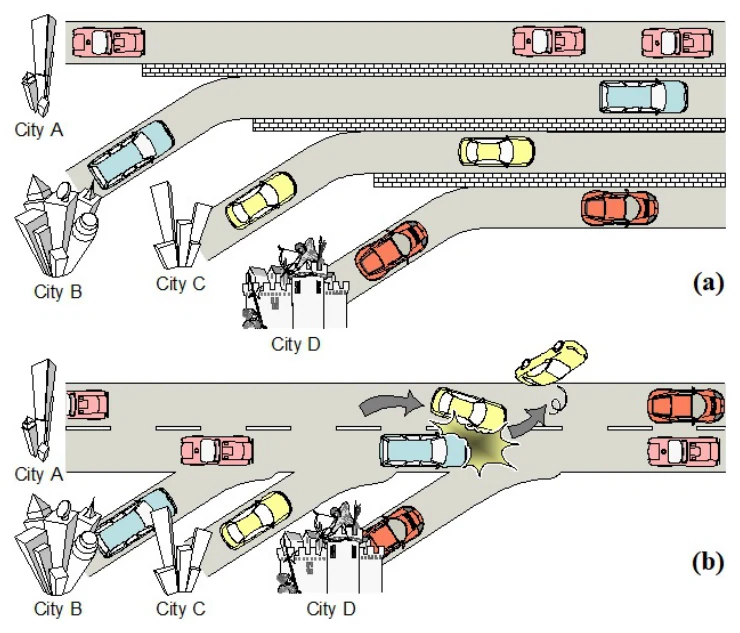

อุปมา Statistical Multiplexing ด้วยการจราจรบนถนนหลายเลน (a) ห้ามข้ามเลน (b) ข้ามเลนได้ — รูปที่ 10.17 จากตำรา — Statistical Multiplexing : (a) รถห้ามข้ามเลน = TDM/FDM · (b) รถข้ามเลนได้ = statistical multiplexing (สังเกตว่ามีอุบัติเหตุตรงจุดรวมเลนด้วย)

ทำไมระบบจริงถึงออกแบบให้ความจุ "ไม่พอ" ตอนพีก

หนังสือสรุปปิดท้ายว่า ระบบในโลกจริงถูกออกแบบด้วยความจุต่ำกว่าจุดพีก (sub-peak capacity) ด้วยเหตุผลทางเศรษฐศาสตร์ ผลก็คือระบบจะเจอความคับคั่งและดีเลย์ในช่วงที่มีการใช้งานสูงสุด

ถนนหลวงรถติดในชั่วโมงเร่งด่วน
ร้านอาหารหรือโรงหนังคนแน่นในเย็นวันหยุดสุดสัปดาห์

การออกแบบระบบเหล่านี้ให้รองรับการใช้งานระดับพีกโดยไม่มีดีเลย์เลย จะไม่คุ้มค่าทางเศรษฐกิจ — เพราะโดยส่วนใหญ่ของเวลา ระบบจะถูกใช้งานต่ำกว่าความสามารถ (underutilized)

เชื่อมกับบทอื่น

แนวคิด "แบ่งกันใช้ช่องสัญญาณ" นี้จะกลับมาอีกในบทที่ 13 ในชื่อ FDMA / TDMA (การเข้าถึงช่องสัญญาณแบบแบ่งความถี่/แบ่งเวลา) และ ALOHA / CSMA ซึ่งเป็น statistical multiplexing เวอร์ชันไร้สายที่ "รถชนกัน" ได้จริง ๆ

10.5สรุปและแบบทดสอบ

ปัญหา	ทางแก้	รายละเอียดสำคัญ
ผู้รับไม่รู้ว่าอักขระเริ่มตรงไหน	Asynchronous	start bit + 5–8 data bits + parity + stop bit ต่อทุกอักขระ
ผู้รับไม่รู้ว่าเฟรมเริ่ม/จบตรงไหน	Synchronous + flag	flag 8 บิต (1 ไบต์) หัวและท้ายเฟรม
ข้อมูลบังเอิญเหมือน flag (ระดับไบต์)	Byte stuffing	แทรก `ESC` ก่อน Flag และก่อน ESC
ข้อมูลบังเอิญเหมือน flag (ระดับบิต)	Bit stuffing	เจอ `1` ครบ 5 ตัว → แทรก `0`
นาฬิกาสองฝั่งไม่ตรงกันในระยะไกล	Embed the clocking	แมนเชสเตอร์ (ดิจิทัล) / เฟสคลื่นพาห์ (อนาล็อก)
หลายคนต้องใช้สายเส้นเดียว	FDM / TDM / WDM	คนละความถี่ / คนละเวลา / คนละความยาวคลื่น
ผู้รับ TDM หลุดจังหวะสล็อต	เฟรมบิต (sync bit)	1 บิตต่อเฟรม สลับ 0/1 เป็นลำดับเฟรม
สล็อตว่างเปล่าเสียแบนด์วิดท์	Statistical TDM	Round-robin + ต้องมีแอดเดรสทุกสล็อต

มีแหล่งข้อมูล 20 แหล่ง แต่ละแหล่ง 100 kbps ทำ TDM โดยสล็อตละ 1 บิตต่อแหล่ง และมี sync bit 1 บิตต่อเฟรม → ขนาดเฟรมเท่ากับเท่าไร?

ขนาดเฟรม = (n × b) + f = (20 × 1) + 1 = 21 บิต — 20 สล็อตข้อมูล (แหล่งละ 1 บิต) บวก sync bit อีก 1 บิต ส่วน 193 บิตเป็นเลขของสาย T-1 (24 × 8 + 1) คนละโจทย์กัน

โจทย์เดิม ถ้าถามว่า "อัตราของลิงก์จริง" (รวม sync bit ที่ต้องส่งด้วย) เป็นเท่าไร?

อัตราข้อมูลหลังมัลติเพล็กซ์ = 20 × 100 kbps = 2 Mbps แต่ลิงก์ต้องพา sync bit ไปด้วย → ขนาดเฟรม 21 บิต × อัตราเฟรม 100,000 เฟรม/วินาที = 2.1 Mbps (หรือ 2 Mbps × 21/20) · ส่วน "2000 Mbps" คือคำตอบผิดที่พบบ่อย จากการลืมแปลง 2,000 kbps ให้เป็น 2 Mbps

ข้อมูล 01111110 เมื่อผ่าน bit stuffing แล้ว ส่วนข้อมูลจะกลายเป็นอะไร?

ไล่ทีละบิต: 0 → 1(นับ 1) → 1(2) → 1(3) → 1(4) → 1(ครบ 5 → แทรก 0 ทันที แล้วรีเซ็ตตัวนับ) → 1(นับ 1 ใหม่) → 0 ได้ผลลัพธ์ 011111010 = 9 บิต · ข้อนี้คือเหตุผลทั้งหมดที่ bit stuffing มีอยู่ — ข้อมูลชุดนี้บังเอิญเหมือน flag เป๊ะ ถ้าไม่ stuff ฝั่งรับจะตัดเฟรมผิดที่

ทำไมทุกสล็อตใน Statistical TDM ต้องมีแอดเดรสที่เฮดเดอร์ แต่ Synchronous TDM ไม่ต้อง?

Synchronous TDM กำหนดสล็อตที่ ตำแหน่งตายตัว ให้แต่ละช่อง ผู้รับจึงนับตำแหน่งเอาได้ (สล็อตที่ 3 = ช่อง 3 เสมอ) แต่ Statistical TDM ให้สล็อตเฉพาะช่องที่มีข้อมูล ลำดับจึงเปลี่ยนไปทุกเฟรม → ต้องแนบแอดเดรสต้นทาง (A, B, C, D) มาด้วยเสมอ

เก็บก่อนออกจากบทนี้

สูตร TDM 3 บรรทัด — ขนาดเฟรม = n·b + f · อัตราข้อมูล = n·R · อัตราลิงก์ = ขนาดเฟรม × (R/b) — เขียนลงกระดาษทดก่อนเริ่มทำเลย
อ่านโจทย์ให้ออกว่าถาม "ข้อมูล" หรือ "ลิงก์" — 20 × 100 kbps: ข้อมูล = 2 Mbps, ลิงก์ = 2.1 Mbps (คำตอบของ Q2 ข้อ c) · และ 2 Mbps ไม่ใช่ 2000 Mbps · ส่วนข้อ a ที่ถาม "ความเร็วของการส่งข้อมูล 1 บิต" ตอบเป็นเวลา = 10 µs
T-1 = 24 ช่อง × 8 บิต + 1 = 193 บิต × 8000 เฟรม/วิ = 1.544 Mbps — เลขชุดนี้ถูกถามซ้ำได้ตรง ๆ
Bit stuffing: flag = 01111110 · เจอ 1 ครบ 5 ตัวแทรก 0 แล้วรีเซ็ตตัวนับ · อย่าลืมเขียน flag หัว-ท้ายถ้าโจทย์ถาม "เฟรมที่ส่ง"
Byte stuffing: ESC ก่อน Flag และ ESC ก่อน ESC — ฝั่งรับเจอ ESC ก็ทิ้ง ESC แล้วรับตัวถัดไปเป็นข้อมูล
จำสามคำนี้ให้ไม่สลับกัน: FDM = คนละความถี่ (แอนะล็อก, สายทองแดง) · TDM = คนละเวลา (ดิจิทัลเท่านั้น) · WDM = คนละความยาวคลื่น (ใยแก้วเท่านั้น)
Async เสียโอเวอร์เฮดต่ออักขระ, Sync เสียโอเวอร์เฮดต่อเฟรม — นี่คือคำตอบของคำถาม "ทำไม sync ถึงมีประสิทธิภาพดีกว่า"
