บทที่ 12

ลักษณะของความผิดพลาดของการสื่อสาร

ช่องสัญญาณทำให้บิตเพี้ยนได้เสมอ — บทนี้คือ 4 วิธีที่ใช้ "จับ" ความเพี้ยนนั้น เรียงจากง่ายที่สุด (พาริตี 1 บิต) ไปจนถึงวิธีที่ใช้จริงในอีเทอร์เน็ตทุกเฟรม (CRC)

อ่าน ~18 นาที ออกสอบแน่นอน เชื่อมกับ ข้อสอบ Q11

ข้อสอบออกแบบไหน

ข้อสอบ Q11 มาจากบทนี้ตรง ๆ ทั้งข้อ (15 นาที) แบ่งเป็น 3 ข้อย่อย:

(a) 2 คะแนน — ใช้ odd parity กับข้อมูล 101111101 + รหัสหลังขีดของนักศึกษา 3 บิต
(b) 2 คะแนน — ใส่ flag 01111110 หัวท้าย พร้อมทำ bit stuffing (ทบทวนที่ บทที่ 10)
(c) 6 คะแนน — CRC generator x³+1 กับข้อมูล 10110011 จงแสดงข้อมูลที่ถูกส่งในช่องสัญญาณ

เฉลยเต็ม ๆ พร้อมการหารทีละบรรทัดอยู่ที่ ข้อสอบ Q11 →

12.0ความผิดพลาดมี 2 แบบ

จาก บทที่ 7.7 เราได้เห็นแล้วว่ามีปัจจัยหลายอย่างที่ทำให้สัญญาณผิดพลาดได้ จึงจำเป็นต้องมีวิธีตรวจสอบและยืนยันความถูกต้องของข้อมูลที่รับได้ หากพิจารณาความผิดพลาดที่เกิดขึ้น แบ่งได้เป็นสองแบบ

1. ความผิดพลาดแบบหนึ่งบิต (Bit Error Rate, BER)

เช่น ภาคส่งส่งลอจิก 1 ออกไป แต่ภาครับได้รับเป็นลอจิก 0 — ผิดแค่บิตเดียว (รูปที่ 12.1)

2. ความผิดพลาดแบบเบิร์สต์ (Burst Error)

คือการที่มีความผิดพลาดของข้อมูลตั้งแต่ 2 บิตติดกันขึ้นไป (รูปที่ 12.2)

ตำราวาดกรณี 1 บิตไว้แบบตรงไปตรงมา — ภาคส่งยิง 0 0 0 0 1 0 1 0 ออกไป แต่ภาครับได้เป็น 0 0 0 0 0 0 1 0 คือบิตที่ 5 พลิกจาก 1 เป็น 0 ที่เหลือครบถ้วนทุกบิต

แถวบิต 8 ช่องของภาคส่งเป็น 0 0 0 0 1 0 1 0 มีลูกศรผ่านช่องสัญญาณไปยังแถวบิตของภาครับที่เป็น 0 0 0 0 0 0 1 0 โดยช่องที่ห้าของทั้งสองแถวถูกไฮไลต์สีชมพูเพื่อชี้ว่าเป็นบิตที่เปลี่ยนค่า — รูปที่ 12.1 จากตำรา — ความผิดพลาดแบบ 1 บิต (ช่องสีชมพูคือบิตเดียวที่เพี้ยน ที่เหลือเหมือนเดิมทุกช่อง)

BER คำนวณยังไง

BER ถูกคำนวณในรูปของค่าความน่าจะเป็น ให้ p คือความน่าจะเป็นของความผิดพลาดของบิตในช่วงเวลาหนึ่ง เช่น BER = 10⁻³ หมายถึงโดยเฉลี่ยจะมีหนึ่งบิตผิดพลาดในทุก ๆ 1000 บิตที่ส่ง

BER = B_rR · T_m สมการ BER — หน้า 99

สัญลักษณ์	ความหมาย	หน่วย
`B_r`	จำนวนบิตที่เกิดความผิดพลาด	บิต
`R`	ความเร็วของช่องสัญญาณ	บิตต่อวินาที (bps)
`T_m`	ช่วงเวลาที่ตรวจจับ	วินาที

ลองแทนค่า: ถ้าวัดช่องสัญญาณ R = 10 Mbps เป็นเวลา T_m = 2 วินาที แล้วนับได้ว่ามีบิตผิด B_r = 20 บิต จะได้

BER = 2010 × 10⁶ × 2 = 10⁻⁶ แปลว่า ผิดเฉลี่ย 1 บิตต่อทุก ๆ 1 ล้านบิต

ทำไมในทางปฏิบัติเจอแบบเบิร์สต์มากกว่า

เนื่องจากปัจจุบันความเร็วในการส่งข้อมูลสูงมากในระดับ Mbps หรือ Gbps สมมุติให้ส่งข้อมูลที่ความเร็ว 10 Mbps หากเกิดสัญญาณรบกวนนาน 1 มิลลิวินาที อาจทำให้บิตข้อมูลผิดพลาดถึง 10,000 บิต

10 × 10⁶ bps × 1 × 10⁻³ s = 10,000 บิต ตัวอย่างหน้า 100 — สัญญาณรบกวนสั้น ๆ กระทบบิตจำนวนมหาศาล

ดังนั้นการเกิดสัญญาณรบกวนมีโอกาสเกิดความผิดพลาดเป็นกลุ่มมากกว่าการเกิดแบบหนึ่งบิต แต่ไม่จำเป็นที่จะทำให้ทุกบิตในช่วงนั้นมีค่าผิดไป — ช่วงของความผิดพลาดนี้นับจากบิตแรกที่ผิดไปยังบิตสุดท้ายที่ผิด จะเห็นว่าไม่ใช่ทุกบิตจะมีค่าที่เปลี่ยนไป

รูปที่ 12.2 ในตำราคือตัวอย่างที่ชี้ประเด็นนี้ได้ดีที่สุด — ข้อมูล 16 บิต ส่งไป 0101010001000011 ได้กลับมาเป็น 0100100101100011 ลองเทียบทีละช่อง:

ตำแหน่งบิต	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
ภาคส่ง	0	1	0	1	0	1	0	0	0	1	0	0	0	0	1	1
ภาครับ	0	1	0	0	1	0	0	1	0	1	1	0	0	0	1	1
เพี้ยนไหม	–	–	–	✘	✘	✘	–	✘	–	–	✘	–	–	–	–	–

บิตแรกที่ผิดคือบิตที่ 4 บิตสุดท้ายที่ผิดคือบิตที่ 11 ดังนั้นเบิร์สต์นี้ยาว 8 บิต ทั้ง ๆ ที่จริง ๆ มีบิตเพี้ยนแค่ 5 บิต (บิต 7, 9, 10 ที่อยู่กลางเบิร์สต์ยังถูกต้องอยู่) — นี่คือความหมายของประโยคในตำราที่ว่า "ช่วงของความผิดพลาดนี้นับจากบิตแรกไปยังบิตสุดท้าย จะเห็นว่าไม่ใช่ทุกบิตจะมีค่าที่เปลี่ยนไป"

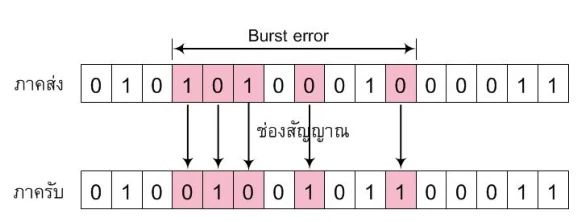

แถวบิต 16 ช่องของภาคส่งอยู่บน แถวของภาครับอยู่ล่าง มีลูกศรชี้ลงเฉพาะช่องที่เปลี่ยนค่า ช่องที่เพี้ยนถูกไฮไลต์สีชมพูที่ตำแหน่ง 4, 5, 6, 8 และ 11 ด้านบนมีลูกศรสองหัวกำกับว่า Burst error พาดจากตำแหน่ง 4 ถึงตำแหน่ง 11 — รูปที่ 12.2 จากตำรา — ความผิดพลาดแบบเบิร์สต์ (ลูกศรสองหัว "Burst error" ด้านบนกินตั้งแต่บิตแรกที่ผิดถึงบิตสุดท้ายที่ผิด = 8 บิต ส่วนช่องสีชมพูคือบิตที่เพี้ยนจริง 5 ช่อง)

จุดที่คนพลาดบ่อย

"ความยาวเบิร์สต์" ไม่ใช่ "จำนวนบิตที่ผิด" — ถ้าบิตที่ 5 กับบิตที่ 9 ผิด แต่บิตที่ 6, 7, 8 ยังถูกต้อง เราก็ยังเรียกว่าเบิร์สต์ยาว 5 บิต (นับตั้งแต่บิตแรกที่ผิดถึงบิตสุดท้ายที่ผิด) ไม่ใช่ 2 บิต ตรงนี้สำคัญมากตอนอ่านคุณสมบัติของ CRC ที่บอกว่า "ตรวจจับเบิร์สต์ที่สั้นกว่า R บิตได้ทุกกรณี"

12.1การตรวจจับและแก้ไขความผิดพลาด

การตรวจจับความผิดพลาดถือเป็นขั้นตอนสำคัญในการยืนยันความถูกต้องของข้อมูลที่ได้รับ โดยแบ่งหน้าที่กันดังนี้

ภาคส่ง — นำข้อมูลที่มาจากแอพพลิเคชัน เข้ารหัสตามรูปแบบหรือเงื่อนไขที่กำหนดในแต่ละโพรโตคอล ก่อนที่จะส่งเข้าไปยังช่องสัญญาณ
ภาครับ — เมื่อได้รับข้อมูลจากช่องสัญญาณ จะตรวจสอบว่ารูปแบบที่รับได้ถูกต้องหรือไม่ หากไม่เป็นไปตามที่คาดไว้ จะแจ้งให้ภาคส่งทราบว่ามีความผิดพลาดเกิดขึ้นภายในช่องสัญญาณ และกำจัดข้อมูลที่ได้รับทิ้ง

การตรวจสอบข้อผิดพลาดแบ่งได้ 2 แบบ

	Forward Error Control (FEC)	Feedback (backward) error control
ส่งอะไรไปด้วย	ข้อมูลเพิ่มเติม (ข้อมูลเพื่อการแก้ไข หรือข้อมูลซ้ำ)	ข้อมูลเพื่อใช้ตรวจหาข้อผิดพลาด โดยทั่วไปขนาดเล็ก 8, 16 หรือ 32 บิต
ภาครับทำอะไรได้	แก้ไขเองได้ ในตำแหน่งที่ถูกต้อง จากข้อมูลที่ส่งเพิ่มมา	ตรวจจับได้อย่างเดียว แก้ไขไม่ได้
ถ้าพบข้อผิดพลาด	ซ่อมข้อมูลเอง ไม่ต้องขอใหม่	ต้องร้องขอจากภาคส่งเพื่อให้ส่งข้อมูลมาใหม่ (คือ ARQ ใน บทที่ 11)
Overhead	ค่อนข้างสูง	ต่ำ

ในทางปฏิบัติใช้อะไร

การใช้งานของ FEC ไม่เป็นที่นิยมเท่าใดนัก เนื่องจากแพ็กเก็ตหรือเฟรมที่จะส่งมีขนาดใหญ่ขึ้นมากเมื่อต้องการส่งข้อมูลขนาดใหญ่ ยกเว้นกรณีการส่งที่มีเวลาหน่วงการแพร่กระจาย (propagation delay) ที่สูง เช่นการสื่อสารข้อมูลผ่านดาวเทียม — เพราะการขอส่งใหม่ผ่านดาวเทียมแพงมาก (RTT สูง) จึงคุ้มกว่าที่จะแบกข้อมูลซ่อมไปด้วยตั้งแต่แรก

วิธีที่จะกล่าวถึงต่อไปนี้ (พาริตี, พาริตีสองมิติ, checksum, CRC) เกือบทั้งหมดเป็นแบบ Feedback error control — คือบอกได้ว่า "เฟรมนี้เสีย" แต่บอกไม่ได้ว่าเสียตรงไหน ยกเว้นพาริตีสองมิติที่แก้ไขได้ในกรณีผิด 1 บิต

12.1.1การตรวจจับแบบหนึ่งบิตพาริตี (Single Parity Check)

การตรวจสอบแบบหนึ่งบิตพาริตีถือว่าเป็นการตรวจสอบที่ง่ายที่สุด หลักการคือ การเพิ่มข้อมูลขนาดหนึ่งบิตจากข้อมูลที่ต้องการตรวจสอบ เพื่อให้ได้ข้อมูลเป็น even (คู่) หรือ odd (คี่) ของบิต 1 ตามที่ต้องการ

ด้านรับนับจำนวนของบิต 1 ในข้อมูลที่ได้รับ เพื่อตรวจสอบว่าเป็น even หรือ odd ตามที่กำหนดหรือไม่ หากไม่ แสดงว่าข้อมูลที่รับมีความผิดพลาดเกิดขึ้น

Even vs Odd — ตรงนี้คือจุดที่ข้อสอบ Q11(a) วัด

แบบ	เงื่อนไข	วิธีคิด parity bit
Even parity	จำนวน `1` ทั้งหมด (ข้อมูล + parity bit) เป็นเลขคู่	ถ้าข้อมูลมี `1` เป็นจำนวนคู่ → parity = `0` ถ้าเป็นจำนวนคี่ → parity = `1`
Odd parity	จำนวน `1` ทั้งหมด (ข้อมูล + parity bit) เป็นเลขคี่	ถ้าข้อมูลมี `1` เป็นจำนวนคู่ → parity = `1` ถ้าเป็นจำนวนคี่ → parity = `0`

ข้อสอบใช้ odd parity — จำสั้น ๆ ว่า "odd = นับ 1 ทั้งหมดรวม parity bit แล้วต้องได้เลขคี่" ไม่ใช่ "ข้อมูลต้องมี 1 เป็นคี่"

ตัวอย่าง odd parity ทีละขั้น — ข้อมูล 101111101 (จากโจทย์ Q11)

นับจำนวน 1 ในข้อมูล: 1,0,1,1,1,1,1,0,1 → มี 1 ทั้งหมด 7 ตัว
7 เป็นเลขคี่อยู่แล้ว → ถ้าเติม 1 จะกลายเป็น 8 (คู่) ผิดเงื่อนไข → จึงต้องเติม parity bit = 0
ได้ codeword = 101111101 + 0 = 1011111010 (นับ 1 ได้ 7 ตัว = คี่ ✓)

ข้อจำกัด — จับได้เฉพาะความผิดพลาดจำนวนคี่

การตรวจสอบด้วยการใช้หนึ่งบิตพาริตี สามารถตรวจจับได้ในกรณีที่เกิดความผิดพลาดขึ้นเป็นจำนวนคี่เท่านั้น หากเกิดขึ้นเป็นจำนวนคู่จะไม่สามารถตรวจพบได้

หนังสือยกตัวอย่างข้อมูล 010111011 ที่ใช้การตรวจสอบแบบ even (มี 1 อยู่ 6 ตัว = คู่ ✓)

✔ ผิด 1 บิต → ตรวจจับได้

ภาครับได้รับเป็น 010101011 (บิตที่ 5 เปลี่ยนจาก 1 เป็น 0)

นับ 1 ได้ 5 ตัว = odd ซึ่งขัดกับเงื่อนไข even → ภาครับตรวจจับความผิดพลาดได้

✘ ผิด 2 บิต → ตรวจไม่พบ

ถ้าความผิดพลาดเกิดขึ้น 2 บิต จำนวน 1 ที่ได้จะยังคงเป็น even ตามเงื่อนไขของการตรวจสอบ

ทำให้การตรวจสอบด้วยการใช้แบบหนึ่งบิตพาริตีไม่สามารถตรวจจับได้

ส่วนขยาย — ตัวอย่าง 2 บิตที่คำนวณเองให้เห็นชัด

หนังสือหน้า 101 พิมพ์กรณี 2 บิตไว้เป็น 01010101 ซึ่งมีแค่ 8 บิต (น่าจะพิมพ์ตกไป 1 ตัว) ถ้าอยากได้ตัวอย่างที่ครบ 9 บิตให้ใช้อันนี้แทน — ต้นฉบับ 010111011 (มี 1 6 ตัว = คู่) แล้วพลิกบิตที่ 4 และบิตที่ 6 จะได้ 010010011 = 010010011 ซึ่งมี 1 อยู่ 4 ตัว = ยังคงเป็นคู่ → พาริตีผ่านฉลุย ทั้ง ๆ ที่ข้อมูลเพี้ยนไป 2 บิต นี่คือหลุมของ single parity (กดปุ่ม “ทำให้ 2 บิตผิด” ใน animation ข้างบนหลาย ๆ ครั้งก็จะเจอผลแบบเดียวกันทุกครั้ง)

ข้อดี / ข้อจำกัดโดยรวม

ข้อดี

ทำได้โดยไม่จำเป็นต้องมีการจัดเก็บข้อมูล
คำนวณค่าได้ระหว่างการส่งและรับข้อมูลแบบทันที (on-the-fly) จึงไม่เกิดเวลาหน่วง
overhead แค่ 1 บิต

ข้อจำกัด

เหมาะสำหรับระบบที่มีความผิดพลาดที่ต่ำ
เหมาะกับกรณีที่หากเกิดความผิดพลาดจริง จะไม่มีผลรุนแรงกับระบบโดยรวม
โดยรวมค่อนข้างมีประสิทธิภาพต่ำในการตรวจสอบความผิดพลาด

12.1.2การตรวจจับแบบพาริตีสองมิติ (Two-Dimensional Parity Checks)

เพื่อให้การตรวจจับมีประสิทธิภาพมากขึ้น การใช้การตรวจจับแบบพาริตีสองมิติเป็นวิธีหนึ่งในการแก้ปัญหาของการตรวจสอบความผิดพลาดที่มากกว่าหนึ่งบิตของข้อมูล

วิธีทำคือเพิ่มคอลัมน์สุดท้ายของแต่ละแถว และแถวล่างสุดใต้ข้อมูล

คอลัมน์สุดท้ายของแต่ละแถว = ค่าบิตที่ใช้ในการตรวจสอบของแถวนั้น ๆ
แถวล่างสุดใต้ข้อมูล = บิตตรวจสอบของในแต่ละคอลัมน์

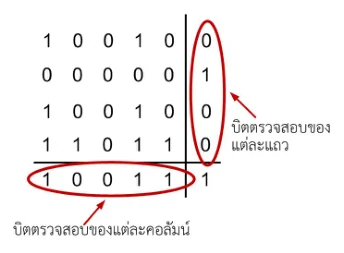

ตารางบิต 5 คอลัมน์ 4 แถว พร้อมคอลัมน์บิตตรวจสอบทางขวาและแถวบิตตรวจสอบด้านล่าง — รูปที่ 12.3 จากตำรา — การตรวจสอบข้อผิดพลาดโดยใช้พาริตีบิตแบบสองมิติ

จุดที่คนพลาดบ่อย — อ่านรูป 12.3 คู่กับ 12.4

รูปที่ 12.3 กับรูปที่ 12.4 ใช้ตารางเดียวกัน แต่แถวที่ 2 ในรูปที่ 12.3 พิมพ์เป็น 0 0 0 0 0 คู่กับบิตตรวจสอบ 1 ซึ่งไม่ลงตัวกับพาริตีคู่ ถ้าดูรูปที่ 12.4 (ที่ใช้ตารางเดียวกัน) จะเห็นว่าแถวที่ 2 คือ 0 1 0 0 0 — มี 1 อยู่ 1 ตัว + บิตตรวจสอบ 1 = 2 ตัว (คู่ ✓) ให้ยึดตามรูปที่ 12.4 ตอนไล่ตัวเลข ไม่งั้นจะงงว่าทำไมพาริตีไม่ลงตัว

ตรวจได้แค่ไหน แก้ได้แค่ไหน

จำนวนบิตที่ผิด	ตรวจจับ	แก้ไข	สังเกตยังไง
1 บิต	✔ ได้ทุกกรณี	✔ ได้ทุกกรณี	ดูจุดตัดระหว่างแถวและคอลัมน์ที่มีค่าของพาริตีที่ผิดไป → กลับบิตนั้น
2 บิต	✔ ได้	✘ ไม่ได้	มีแถวหรือคอลัมน์ผิดหลายจุด ไม่รู้ว่าจุดตัดไหนคือตัวจริง
3 บิต	✔ ได้	✘ ไม่ได้	เหมือนกรณี 2 บิต
4 บิต แบบทั่วไป	✔ ได้	✘ ไม่ได้	เหมือนกรณี 2 บิต
4 บิต ที่วางเป็นรูปสี่เหลี่ยมพอดี	✘ ตรวจไม่พบเลย		ทุกแถวและทุกคอลัมน์ที่เกี่ยวข้องโดนพลิกอย่างละ 2 บิต → พาริตีกลับมาเท่าเดิม

รูปที่ 12.4 เป็นตัวอย่างการตรวจสอบหาความผิดพลาดแบบพาริตีสองมิติในกรณี 1 ถึง 4 บิต โดย (a) เป็นการผิดพลาดแบบหนึ่งบิต สามารถตรวจสอบและแก้ไขได้ทุกกรณี ส่วน (b)–(d) เป็นการผิดพลาดตั้งแต่สองบิตขึ้นไป ซึ่งทั้งสามกรณีตรวจจับความผิดพลาดได้แต่แก้ไขไม่ได้ถูกต้อง ยกเว้นกรณีที่มีความผิดพลาดแบบ 4 บิตเป็นรูปสี่เหลี่ยมพอดี จะไม่สามารถตรวจสอบหาความผิดพลาดได้ (รูปที่ 12.4 (d))

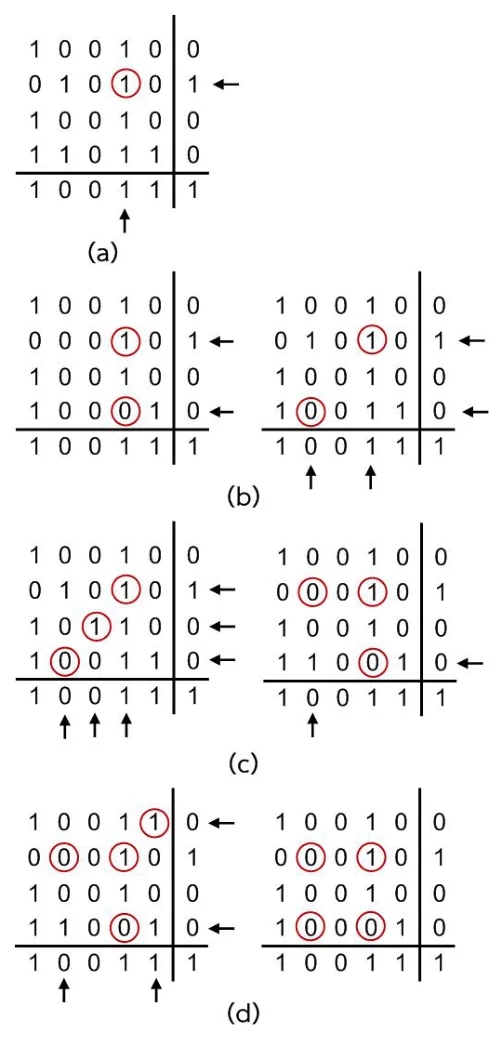

สี่กรณี (a) ถึง (d) ของการตรวจจับความผิดพลาดด้วยพาริตีสองมิติ ตั้งแต่ผิด 1 บิตจนถึง 4 บิต — รูปที่ 12.4 จากตำรา — กรณีที่สามารถตรวจจับความผิดพลาดพบและไม่พบโดยใช้พาริตีบิตแบบสองมิติ · ลูกศร ← ชี้แถวที่พาริตีผิด ลูกศร ↑ ชี้คอลัมน์ที่พาริตีผิด

จุดที่คนพลาดบ่อย

คำถามที่ชอบออกคือ "พาริตีสองมิติตรวจจับได้กี่บิต และแก้ไขได้กี่บิต" — คำตอบไม่ใช่ตัวเลขเดียวกัน! แก้ไขได้แค่ 1 บิต (จากจุดตัด) แต่ตรวจจับได้ตั้งแต่ 2, 3, 4 บิต โดยมีข้อยกเว้นเดียวคือ 4 บิตที่เรียงเป็นสี่เหลี่ยมพอดี ที่หลุดไปได้ทั้งหมด

12.1.3Checksum

ในการใช้ Checksum ขั้นตอนเป็นดังนี้

ภาคส่ง — ข้อมูลที่จะส่งจะถูกแบ่งออกเป็นส่วน ๆ แต่ละส่วนมีขนาดเป็น n บิต (8 หรือ 16 บิตเป็นต้น)
จากนั้นนำแต่ละส่วนบวกกันเพื่อคำนวณหาค่า Checksum ซึ่งค่าที่หาได้จะถูกส่งไปกับข้อมูลที่ส่ง
ภาครับ — เมื่อได้รับข้อมูล จะแบ่งข้อมูลเป็นส่วน ๆ เช่นเดียวกับภาคส่ง เพื่อคำนวณค่า Checksum
หากค่าที่คำนวณได้ตรงกับค่าของ Checksum ที่ได้รับจากภาคส่ง แสดงว่าข้อมูลมีความถูกต้อง มิฉะนั้นจะถือว่าข้อมูลที่ได้รับผิดพลาด อาจต้องร้องขอให้ภาคส่ง ส่งออกมาใหม่

ส่วนขยาย — วิธีบวกจริงที่ใช้ในอินเทอร์เน็ต (1's complement)

หนังสือบอกแค่ว่า "นำแต่ละส่วนบวกกัน" แต่ในทางปฏิบัติ (IP / TCP / UDP header checksum) การบวกนี้เป็น 1's complement addition คือ (1) บวกกันแบบไบนารีปกติ (2) ถ้ามีตัวทดล้นออกจากบิตซ้ายสุด ให้เอาตัวทดนั้นวนกลับมาบวกที่บิตขวาสุด (wrap-around carry) (3) เมื่อบวกครบทุกคำแล้ว กลับบิตทั้งหมด (complement) จึงได้เป็นค่า Checksum ที่ส่งไป
ผลลัพธ์ที่สวยงามคือ ฝั่งรับเอาทุกคำรวมทั้ง Checksum มาบวกกันจะได้ 1 ทั้งหมด (11111111) เสมอถ้าไม่มีความผิดพลาด — animation ข้างล่างเดินให้ดูทีละขั้น

จุดที่คนพลาดบ่อย

Checksum อ่อนกว่า CRC มาก เพราะการบวกไม่สนใจ "ลำดับ" ของคำ — ถ้าสองคำสลับที่กัน ผลบวกก็เท่าเดิม จับไม่ได้ และถ้ามีบิตหนึ่งกลาย 0→1 ในคำหนึ่ง พร้อมกับอีกบิตในตำแหน่งเดียวกันกลาย 1→0 ในอีกคำหนึ่ง ผลบวกก็เท่าเดิมอีก จึงเป็นเหตุผลว่าทำไมชั้น Data Link ถึงใช้ CRC ไม่ใช่ checksum

12.1.4โพลิโนเมียลโค้ด (Polynomial Codes / CRC)

โพลิโนเมียลโค้ด หรือเป็นที่รู้จักกันในชื่อของการตรวจสอบด้วยส่วนซ้ำซ้อนแบบวน (Cyclic Redundancy Check, CRC) มีข้อดีคือสามารถพัฒนาได้ด้วยวงจร Shift register อย่างง่าย ทำให้ได้รับการนำไปใช้กันอย่างแพร่หลายในการตรวจจับข้อผิดพลาด

1) แปลงบิตเป็นโพลิโนเมียล

หลักการทำงานคือ นำข้อมูลของเฟรมจำนวน k บิต เปรียบเสมือนค่าของข้อมูล k เทอมจาก x^k−1 ถึง x⁰ โดยข้อมูลที่มีค่าโพลิโนเมียลสูงสุดจะมีกำลังเป็น x^k−1 และบิตถัดไปจะมีค่าเป็น x^k−2 จนกระทั่งถึงบิตสุดท้าย

110001 → x⁵ + x⁴ + x⁰ ตัวอย่างจากหนังสือหน้า 102 — บิตที่เป็น 1 เท่านั้นที่ปรากฏเป็นเทอม

แปลงกลับ: โพลิโนเมียล → สตริงบิต (ทำผิดกันเยอะที่สุด)

เขียนกลับด้านคือ ดีกรีสูงสุดเป็น r → สตริงบิตยาว r+1 บิต เสมอ (นับตำแหน่ง x^r, x^r−1, …, x¹, x⁰)

โพลิโนเมียล G(x)	เทอมที่มี	สตริงบิต	ยาวกี่บิต	เติม 0 ท้ายข้อมูลกี่ตัว (r)
x³ + 1	x³ , x⁰	`1001`	4 บิต	3
x⁴ + 1	x⁴ , x⁰	`10001`	5 บิต	4
x⁸ + x² + x + 1	x⁸ , x² , x¹ , x⁰	`1 0000 0111`	9 บิต	8
x¹⁶ + x¹² + x⁵ + 1	x¹⁶ , x¹² , x⁵ , x⁰	`1 0001 0000 0010 0001`	17 บิต	16

ระวัง! x³+1 ดีกรี 3 → ตัวหาร 4 บิต แต่ เติม 0 ท้ายข้อมูลแค่ 3 ตัว คนพลาดเพราะไปเติม 4 ตัวตามความยาวตัวหาร จำสูตร: จำนวน 0 ที่เติม = ความยาวตัวหาร − 1 = ดีกรีของ G(x) = r

2) เงื่อนไขของ generator polynomial

ก่อนส่งข้อมูล ภาคส่งและภาครับจะต้องตกลงในการใช้ generator polynomial G(X) ร่วมกันล่วงหน้า โดยที่บิตแรกและบิตสุดท้ายต้องมีค่าสัมประสิทธิ์เป็น 1

สมมุติว่าเราต้องการจัดการกับโค้ดที่มีขนาดของคำรหัสอยู่ที่ n บิต มีขนาดของข้อมูลเป็น k บิต จะทำให้มีขนาดของ Check bits เป็น n − k ในที่นี้เราจะให้เป็น (n, k) โดยที่ generator polynomial ของโค้ดที่ยกกำลัง n − k จะได้

g(x) = x^n−k + g_n−k−1x^n−k−1 + … + g₁x + 1 หน้า 102 — สังเกตว่าเทอมแรก (x^n−k) กับเทอมสุดท้าย (1) มีสัมประสิทธิ์ 1 เสมอ

ตัวแปร	ความหมาย	ตัวอย่างจากข้อสอบ Q11(c)
`k`	จำนวนบิตของข้อมูล M(X)	`10110011` → k = 8
`r = n − k`	จำนวน check bits = ดีกรีของ G(x)	G(x) = x³+1 → r = 3
`n`	ความยาว code word ที่ส่งจริง = k + r	8 + 3 = 11 บิต
`G(X)`	generator polynomial (สตริงบิตยาว r+1)	`1001` (4 บิต)

3) ขั้นตอนการคำนวณของภาคส่ง

ขั้นที่ 1 — ข้อมูลที่จะส่ง M(X) จะถูกคูณด้วย X^r ทำให้ได้จำนวนของบิต 0 จำนวนเท่ากับ r ที่ตำแหน่งท้ายของข้อมูล
ขั้นที่ 2 — ผลของการหารด้วย G(X) จะทำให้ได้ผลเป็น Q(X) และมีเศษเป็น R(X) สอดคล้องกับสมการ
X^r · M(X) = Q(X) · G(X) ⊕ R(X) (12.1)
X^r · M(X) ⊕ R(X) = Q(X) · G(X) (12.2)
ขั้นที่ 3 — เศษของการหารจะถูกบวกกับ X^r · M(X) จะทำให้ได้
T(X) = X^r · M(X) ⊕ R(X) (12.3)
เพื่อเป็น code word ที่จะส่ง

เนื่องจากค่ายกกำลังของเศษมีค่าต่ำกว่าค่าสูงสุดของ r ดังนั้นการนำค่าของเศษที่เกิดขึ้นไปวางในตำแหน่งที่ X^r·M(X) มีค่าเป็นศูนย์ จึงเสมือนการบวกด้วยบิตพาริตีเพื่อใช้ในการตรวจสอบที่จำนวนเท่ากับ r

การตรวจสอบของด้านรับ ทำโดยการนำค่าของ T(X) หารด้วย G(X) หากพบว่าค่าของเศษ R(X) มีค่าเป็นศูนย์ แสดงว่าข้อมูลที่ได้รับถูกต้อง มิฉะนั้นแสดงว่ามีความผิดพลาดเกิดขึ้นระหว่างการสื่อสาร

หัวใจของ CRC — การหารแบบ modulo-2

การ "หาร" ในที่นี้ไม่ใช่การหารเลขปกติ แต่เป็น modulo-2 division ซึ่งกฎมีแค่ 3 ข้อ

การลบ = XOR (0⊕0=0, 0⊕1=1, 1⊕0=1, 1⊕1=0)
ไม่มีตัวทด ไม่มีการยืม — แต่ละหลักคิดแยกกันหมด
ดูแค่บิตซ้ายสุดของหน้าต่าง — ถ้าเป็น 1 ผลหารบิตนั้นเป็น 1 แล้ว XOR ด้วย G · ถ้าเป็น 0 ผลหารเป็น 0 แล้ว XOR ด้วย 0000 (เท่ากับเลื่อนหน้าต่างไป 1 ช่องเฉย ๆ)

ตัวอย่าง 12.1 จากหนังสือ

สมมุติให้ข้อมูลที่ต้องการส่งเป็น 10100011 ถ้าค่าของ G(x) เป็น x⁴ + 1

G(x) = x⁴+1 → สตริงบิต 10001 (5 บิต) → r = 4
เติม 0 ท้ายข้อมูล 4 ตัว: 10100011 + 0000 = 101000110000
หาร modulo-2 ด้วย 10001 → ได้เศษ frame check sequence (FCS) = 1001
ภาคส่งจะนำค่าที่ได้ต่อท้ายข้อมูลเพื่อส่งไปในช่องสัญญาณ → 10100011 + 1001 = 101000111001

หนังสือย้ำว่า “การหารโดยใช้ค่าไบนารีและสัมประสิทธิ์ของ x จากการหารแบบโพลิโนเมียลมีค่าเท่ากัน (1001)” — คือจะคิดเป็นบิตหรือคิดเป็นพหุนามก็ได้คำตอบเดียวกัน ให้คิดเป็นบิตเพราะเร็วกว่ามาก

ตัวอย่าง 12.1 — 10100011 ÷ 10001 (modulo-2)

  101000110000   <- M ต่อ 0 จำนวน r=4 ตัว
  10001          <- XOR  (q=1)
  -----
  001010110000
   00000         <- XOR  (q=0)
   -----
   01010110000
    10001        <- XOR  (q=1)
    -----
    0010010000
     00000       <- XOR  (q=0)
     -----
     010010000
      10001      <- XOR  (q=1)
      -----
      00011000
       00000     <- XOR  (q=0)
       -----
       0011000
        00000    <- XOR  (q=0)
        -----
        011000
         10001   <- XOR  (q=1)
         -----
         01001
          1001   <- R = FCS (4 บิต)

  T = 10100011 1001 = 101000111001

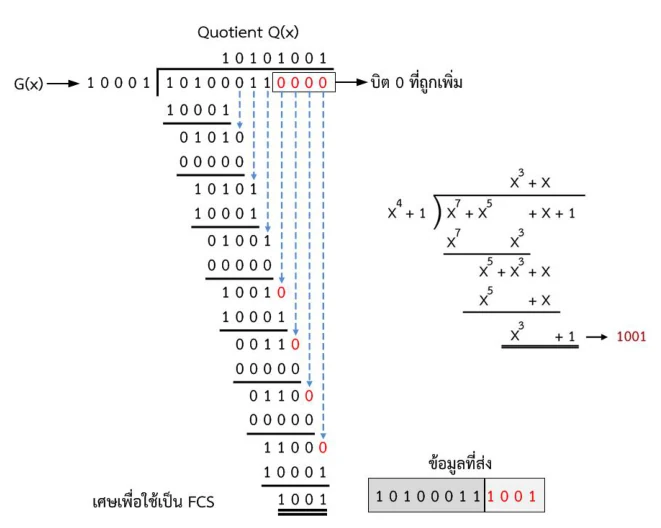

การหารแบบ modulo-2 ของภาคส่งเพื่อหาค่า CRC ทั้งแบบไบนารีและแบบพหุนาม — รูปที่ 12.5 จากตำรา — การคำนวณของภาคส่งเพื่อหาค่า CRC (ตัวอย่าง 12.1)

ฝั่งรับตรวจยังไง

เมื่อภาครับได้รับข้อมูล จะเห็นว่าหากไม่มีความผิดพลาดเกิดขึ้น จะทำให้เศษหลังการคำนวณเป็นศูนย์ (รูปที่ 12.6 (a)) แต่หากเกิดความผิดพลาดขึ้น เศษหลังการคำนวณจะไม่เป็นศูนย์ (รูปที่ 12.6 (b)) ซึ่งในกรณีนั้นมีความผิดพลาดขนาดหนึ่งบิตเกิดขึ้นที่บิตห้าของข้อมูลที่ส่ง

ทั้งสองกรณีใช้ตัวอย่าง 12.1 ต่อเนื่องกัน (ข้อมูล 10100011, G(x) = x⁴+1 → 10001, FCS = 1001 จึงส่ง T = 101000111001) ไล่การหารเองทีละบรรทัดตามนี้ก่อนแล้วค่อยไปเทียบกับรูป

(a) กรณีไม่เกิดความผิดพลาด — เศษต้องเป็นศูนย์

ภาครับได้ T = 101000111001 ครบถ้วนตามที่ส่ง แล้วหารด้วย G(x) = 10001 ตัวเดิม (ไม่ต้องเติม 0 ท้ายอีกแล้ว เพราะ FCS ถูกต่อท้ายมาให้แล้ว)

ภาครับ (a) — 101000111001 ÷ 10001 · ผลหาร Q = 10101001

  101000111001   <- T ที่ได้รับ = ข้อมูล 10100011 ต่อด้วย FCS 1001
  10001          <- XOR  (q=1)
  -----
  001010111001
   00000         <- XOR  (q=0)
   -----
   01010111001
    10001        <- XOR  (q=1)
    -----
    0010011001
     00000       <- XOR  (q=0)
     -----
     010011001
      10001      <- XOR  (q=1)
      -----
      00010001
       00000     <- XOR  (q=0)
       -----
       0010001
        00000    <- XOR  (q=0)
        -----
        010001
         10001   <- XOR  (q=1)
         -----
         00000   <- เศษ R(X) = 0000

  เศษ = 0000 → ข้อมูลที่ได้รับถูกต้อง ส่งขึ้นเลเยอร์ถัดไป

(b) กรณีเกิดความผิดพลาด — เศษไม่เป็นศูนย์

คราวนี้เกิดความผิดพลาดขนาด หนึ่งบิตที่บิตที่ห้าของข้อมูลที่ส่ง — 10100011 1001 กลายเป็น 10101011 1001 ภาครับซึ่งไม่รู้เรื่องอะไรเลย ก็เอาสิ่งที่ได้รับมาหารด้วย 10001 เหมือนเดิม

ภาครับ (b) — 101010111001 ÷ 10001 · ผลหาร Q = 10100001

  101010111001   <- T ที่ได้รับ — บิตที่ 5 เพี้ยนจาก 0 เป็น 1
  10001          <- XOR  (q=1)
  -----
  001000111001
   00000         <- XOR  (q=0)
   -----
   01000111001
    10001        <- XOR  (q=1)
    -----
    0000011001
     00000       <- XOR  (q=0)
     -----
     000011001
      00000      <- XOR  (q=0)
      -----
      00011001
       00000     <- XOR  (q=0)
       -----
       0011001
        00000    <- XOR  (q=0)
        -----
        011001
         10001   <- XOR  (q=1)
         -----
         01000   <- เศษ R(X) = 1000

  เศษ = 1000 ≠ 0000 → มีความผิดพลาด! ทิ้งเฟรมนี้ แล้วให้ ARQ ขอส่งใหม่

จุดที่คนพลาดบ่อยตอนตรวจฝั่งรับ

ไปเติม 0 ท้ายอีกรอบ — ฝั่งรับหารตัวที่ได้รับมาทั้งก้อน (ข้อมูล + FCS) ไม่มีการเติม 0 เพิ่ม การเติม 0 เกิดเฉพาะฝั่งส่งเท่านั้น
คิดว่าเศษไม่เป็นศูนย์แปลว่ารู้ว่าผิดตรงไหน — ไม่ใช่ CRC บอกได้แค่ว่า "เฟรมนี้เสีย" ซ่อมไม่ได้ ต้องขอส่งใหม่ (เป็น Feedback error control ตามหัวข้อ 12.1)
ลืมว่าเศษยาว r บิตเสมอ — บรรทัดสุดท้ายของ (a) คือ 00000 ซึ่งอ่านเศษเป็น 0000 (4 บิต) ไม่ใช่ 5 บิต
เศษไม่เป็นศูนย์ ≠ ผิดหนึ่งบิตเสมอไป — ในตัวอย่างนี้บังเอิญเป็น 1 บิต แต่เศษค่าเดียวกันอาจมาจากรูปแบบความผิดพลาดอื่นก็ได้

เช็คตัวเองเร็ว ๆ

ผลหาร (Q) ของกรณี (a) คือ 10101001 ส่วนกรณี (b) คือ 10100001 — ตรงกับตัวเลขที่พิมพ์ไว้เหนือเส้นหารในรูปที่ 12.6 ทั้งสองฝั่ง ถ้าไล่แล้วได้ไม่ตรง แปลว่ามี XOR ผิดไปบรรทัดหนึ่ง ให้ย้อนกลับไปดูบรรทัดที่ผลหารเป็น 0 (บรรทัดที่ XOR ด้วย 00000) เพราะเป็นจุดที่คนข้ามบ่อยที่สุด

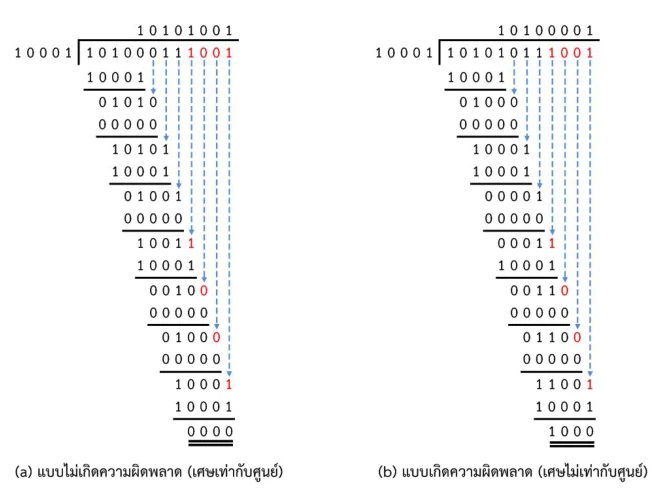

เปรียบเทียบการหารที่ภาครับ กรณีไม่มีความผิดพลาด (เศษเป็นศูนย์) กับกรณีมีความผิดพลาด (เศษไม่เป็นศูนย์) และตารางรหัส CRC มาตรฐาน — รูปที่ 12.6 จากตำรา — การคำนวณของภาครับ (a) แบบไม่เกิดความผิดพลาด (b) แบบเกิดความผิดพลาด

CRC จับความผิดพลาดแบบไหนได้บ้าง

ในการใช้งานของโพลิโนเมียลโค้ด การเลือก G(X) มีผลอย่างมาก กับการตรวจสอบข้อผิดพลาดที่เกิดขึ้น หากกล่าวโดยสรุปจะได้ว่า การใช้งาน G(X) ที่จำนวนบิตเป็น R จะทำให้สามารถตรวจสอบเงื่อนไขต่อไปนี้ ซึ่งถือเป็นข้อดีของการใช้ CRC

✔ ตรวจจับได้ทุกกรณี

ค่าของความผิดพลาดแบบ 1 บิต
ค่าของความผิดพลาดแบบ 2 บิต
ค่าของความผิดพลาดที่เป็นจำนวนคี่
ค่าของความผิดพลาดแบบ burst ที่น้อยกว่า R บิต ในทุกกรณี

△ ตรวจจับได้ แต่ไม่ทุกกรณี

ค่าของความผิดพลาดแบบ burst ที่มากกว่าหรือเท่ากับ R บิต

โดย R คือจำนวนบิตของ G(X) — เช่น 1001 มี R = 4 จึงจับเบิร์สต์ที่สั้นกว่า 4 บิตได้ทุกกรณี

นอกจากนี้ CRC ยังง่ายต่อการพัฒนาในด้านฮาร์ดแวร์และซอฟต์แวร์ ยิ่งไปกว่านั้นหากใช้ฮาร์ดแวร์ในการตรวจสอบจะสามารถเพิ่มความเร็วในการประมวลผลที่เร็วขึ้น

ตารางที่ 12.1 — CRC มาตรฐานที่นิยมใช้

ชื่อ	โพลิโนเมียล	สตริงบิต	แอปพลิเคชัน
CRC-8	x⁸ + x² + x + 1	`1 0000 0111`	ATM header
CRC-10	x¹⁰ + x⁹ + x⁵ + x⁴ + x² + 1	`110 0011 0101`	ATM AAL
CRC-16	x¹⁶ + x¹² + x⁵ + 1	`1 0001 0000 0010 0001`	HDLC
CRC-32	x³² + x²⁶ + x²² + x¹⁶ + x¹² + x¹¹ + x¹⁰ + x⁸ + x⁷ + x⁴ + x² + x + 1	33 บิต	LAN (อีเทอร์เน็ตที่เราใช้ทุกวัน)

คอลัมน์ "สตริงบิต" เป็นการแปลงจากคอลัมน์โพลิโนเมียลตามกฎในหัวข้อ 1) — ลองไล่นับดีกรีเองดูสัก 1 อันจะช่วยให้จำวิธีแปลงได้แน่นขึ้น

จุดที่คนพลาดบ่อยที่สุดในข้อ CRC

เติม 0 ผิดจำนวน — x³+1 → ตัวหาร 4 บิต แต่เติม 0 แค่ 3 ตัว
ไปหารแบบเลขฐานสิบ / มีตัวยืม — ต้อง XOR ทีละหลัก ไม่มีทด ไม่มียืม
ตอบแค่เศษ — คำตอบสุดท้ายคือ "ข้อมูลเดิม + เศษ" (10110011+111=10110011111) ไม่ใช่ 111 เฉย ๆ และไม่ใช่ "ข้อมูลที่เติม 0 แล้ว + เศษ" ด้วย
ลืมว่าเศษต้องยาว r บิตเสมอ — ถ้าคำนวณแล้วได้ 11 ต้องเขียนเป็น 011 (เติม 0 นำหน้าให้ครบ 3 บิต)
เมื่อบิตซ้ายสุดของหน้าต่างเป็น 0 แล้วข้ามไปเลย — ข้ามได้ แต่ต้องจำว่าผลหารบิตนั้นเป็น 0 และหน้าต่างเลื่อนไปแค่ 1 ช่อง (ไม่ใช่เลื่อนไปหาบิต 1 ตัวถัดไปทีเดียว)

12.2สรุป

Data Link Layer ถือเป็นส่วนที่มีความสำคัญอย่างมากในการสื่อสารระหว่างโนดต่อโนด ซึ่งนอกเหนือจากการจัดการข้อมูลที่ได้รับให้อยู่ในรูปของเฟรมแล้ว ยังมีหน้าที่ในการตรวจสอบความผิดพลาดที่อาจเกิดขึ้นอันเนื่องมาจากการสื่อสารในช่องสัญญาณ

ในบทนี้ (และกลุ่มบทที่ 10–12) เราได้ให้ความสำคัญกับการทำงานของ Data Link Layer และการทำงานในด้านต่าง ๆ ตั้งแต่การจัดการเฟรม, การทำงานของมัลติเพล็กซิง, การส่งข้อมูลแบบ ARQ แบบ stop-and-wait, selective-repeat และ go-back-N ARQ ซึ่งเป็นพื้นฐานสำคัญในการส่งข้อมูลระหว่างโนดที่ติดกัน และเป็นพื้นฐานสำคัญในการทำงานของโพรโตคอลในเลเยอร์ถัดไป นอกจากนี้ เพื่อให้สามารถตรวจหาความผิดพลาดที่อาจเกิดขึ้น การใช้งานการแก้ไขความผิดพลาด (Error correction) และการตรวจจับความผิดพลาด (Error detection) ได้นำเสนอในบทนี้เช่นกัน

วิธี	overhead	ตรวจจับ	แก้ไข	ใช้ที่ไหน
Single parity	1 บิต	ผิดจำนวนคี่เท่านั้น	✘	RS-232 / อะซิงโครนัส
2-D parity	1 แถว + 1 คอลัมน์	1–4 บิต (ยกเว้น 4 บิตรูปสี่เหลี่ยม)	✔ เฉพาะ 1 บิต	หน่วยความจำ / สื่อการสอน
Checksum	8/16/32 บิต	ปานกลาง	✘	IP / TCP / UDP header
CRC	r บิต (เท่าดีกรี G)	แข็งแรงที่สุด (1 บิต, 2 บิต, จำนวนคี่, burst < R บิต)	✘	อีเทอร์เน็ต, HDLC, ATM

และเมื่อการตรวจสอบไม่ผ่าน สิ่งที่ Data Link Layer ทำก็มีอยู่อย่างเดียว — ปั๊ม "Reject" แล้วโยนเฟรมนั้นทิ้ง ไม่ส่งขึ้นเลเยอร์ถัดไป จากนั้นค่อยให้กลไก ARQ ของ บทที่ 11 จัดการขอส่งใหม่ต่อไป

ภาพการ์ตูนปิดท้ายบท ตัวละครรูปกล่องสีเขียวที่มีลูกศรสองทิศทางบนตัว กำลังใช้ตราปั๊มสีน้ำเงินปั๊มคำว่า Reject ลงบนวัตถุทรงกระบอกสีชมพู — รูปที่ 12.7 จากตำรา — ตรวจสอบเฟรม (ภาพประกอบปิดท้ายบท: เฟรมที่ตรวจแล้วไม่ผ่านจะถูก "ปฏิเสธ" ทิ้งไป)

12.3คำถามท้ายบท (พร้อมเฉลย)

คำถามท้ายบทชุดนี้ครอบคลุมบทที่ 10–12 ทั้งกลุ่ม กดที่หัวข้อเพื่อดูเฉลย ลองทำเองก่อนแล้วค่อยเปิดจะได้ผลที่สุด

ข้อ 1 — หากข้อมูลเป็น 00011111111001111101000111111111111000011111 จงแสดงข้อมูลที่ส่งหลังจากทำ Bit Stuffing

กฎ (จากบทที่ 10): เมื่อพบบิต 1 ติดกันครบ 5 ตัว ให้ภาคส่งแทรกบิต 0 เข้าไป 1 บิต ทันที เพื่อป้องกันไม่ให้ข้อมูลที่จะส่งไปซ้ำกับ flag 01111110

ไล่ทีละกลุ่ม:

ส่วนของข้อมูลเดิม	จำนวน 1 ติดกัน	หลังทำ stuffing
`000`	—	`000`
`11111111`	8 ตัว	`111110111` (แทรกหลังตัวที่ 5)
`00`	—	`00`
`11111`	5 ตัว	`111110`
`0` `1` `000`	—	`01000`
`111111111111`	12 ตัว	`11111011111011` (แทรก 2 ครั้ง)
`0000`	—	`0000`
`11111`	5 ตัว	`111110`

คำตอบ (ข้อมูลเดิม 44 บิต → แทรก 0 ไป 5 ตัว → ได้ 49 บิต):

0001111101110011111001000111110111110110000111110ข้อมูลหลังทำ bit stuffing

ถ้าโจทย์ให้ใส่ flag ด้วย ก็ครอบหัวท้ายเป็น 01111110 + ข้อมูลข้างบน + 01111110 (flag ไม่ต้องทำ stuffing)

ข้อ 2 — จงบอกหน้าที่ของการทำงานของ Data Link Layer

รองรับการสื่อสารระหว่างโนดกับโนด (node-to-node) เช่นแบบ point-to-point หรือ point-to-multipoint
แปลงข้อมูลให้อยู่ในรูปดิจิทัล พร้อมเพิ่มเฮดเดอร์ เช่น MAC address ของภาครับและภาคส่ง
เพิ่มส่วนท้าย (trailer) เพื่อใช้ในการตรวจสอบความผิดพลาด — ก็คือ CRC ในบทนี้นั่นเอง
จัดทุกอย่างให้อยู่ในรูปของเฟรม (framing) ก่อนส่งต่อไปยัง Physical Layer และเมื่อภาครับได้รับเฟรม จะนำเฮดเดอร์ออก พร้อมตรวจสอบข้อผิดพลาด ก่อนส่งขึ้นไปในเลเยอร์ถัดไป
การสื่อสารแบบประสานเวลา (Synchronous) และไม่ประสานเวลา (Asynchronous)
การทำมัลติเพล็กซิง (FDM / TDM / WDM) และ สวิตชิ่ง
การควบคุมการส่งผ่านข้อมูล (flow control) และการส่งซ้ำเมื่อผิดพลาด (ARQ)

จำง่าย ๆ 4 คำ: Framing · Addressing (MAC) · Error detection · Flow & error control

ข้อ 3 — จุดประสงค์ของการทำมัลติเพล็กซิงคืออะไร

คำตอบตรง ๆ จากหนังสือ: การทำมัลติเพล็กซ์เป็นการจัดการในการใช้ทรัพยากรร่วมกัน เพื่อประสิทธิภาพของการใช้สูงสุด โดยทรัพยากรที่กล่าวถึงในที่นี้คือแบนด์วิดท์ ซึ่งมีหน่วยเป็น เฮิร์ตซ์ (Hz) ในการส่งแบบแอนะล็อก และ บิตต่อวินาที (bps) ในการส่งแบบดิจิทัล

กล่าวคือ ถ้าให้ผู้ใช้คนเดียวครองสายทั้งเส้น สายจะว่างเปล่าเป็นส่วนใหญ่ การมัลติเพล็กซ์จึงแบ่งช่องสัญญาณออกเป็นส่วนย่อยให้หลายคนใช้พร้อมกัน โดยทำได้ 3 รูปแบบพื้นฐาน: FDM (แบ่งความถี่), WDM (แบ่งความยาวคลื่น — ใยแก้วนำแสง) และ TDM (แบ่งเวลา)

ข้อ 4 — จงหาแบนด์วิดท์ที่ต้องใช้ในการส่งข้อมูลเสียง 5 ช่องสัญญาณ แต่ละช่องต้องการแบนด์วิดท์ 4 KHz และต้องใช้ Guard band ที่ 500 Hz โดยใช้ FDM

โจทย์ให้มา: จำนวนช่อง = 5 · แบนด์วิดท์ต่อช่อง = 4 kHz · guard band = 500 Hz = 0.5 kHz

ส่วนขยาย — จำนวน guard band

หนังสือบทที่ 10 ไม่ได้ให้สูตรนับ guard band ไว้ตรง ๆ แต่หลักที่ใช้กันทั่วไปคือ guard band วางไว้ "ระหว่าง" ช่องเท่านั้น ดังนั้น N ช่อง → guard band N−1 แถบ (5 ช่องมีรอยต่อ 4 รอย) ถ้าอาจารย์กำหนดให้มี guard band ที่ขอบทั้งสองด้านด้วย ก็จะเป็น 6 แถบ ให้ดูโจทย์/รูปที่ให้มาประกอบ

BW = (5 × 4 kHz) + (4 × 0.5 kHz) = 20 + 2 = 22 kHz 5 ช่อง 4 kHz + guard band 4 แถบ แถบละ 500 Hz

คำตอบ: 22 kHz (22,000 Hz)

ถ้านับ guard band 6 แถบ (มีขอบด้วย) จะได้ 20 + 3 = 23 kHz — เขียนวิธีคิดให้ชัดว่านับกี่แถบ อาจารย์ให้คะแนนที่วิธีคิดมากกว่าตัวเลข

ข้อ 5 — จากการทำงานของ Stop-and-Wait, Selective Repeat และ Go-Back-N จงยกตัวอย่างแอปพลิเคชันที่เหมาะสมในการใช้การส่งข้อมูลแต่ละแบบ

แบบ	ลักษณะเด่น	แอปพลิเคชันที่เหมาะ + เหตุผล
Stop-and-Wait W = 1	ง่ายที่สุด · ฝั่งส่งบัฟเฟอร์ 1 เฟรม · ฝั่งรับไม่ต้องบัฟเฟอร์เลย · แต่ประสิทธิภาพต่ำเมื่อ propagation delay สูง	งานที่ระยะทางสั้นและอุปกรณ์มีหน่วยความจำน้อย เช่น การสื่อสารกับเซนเซอร์/ไมโครคอนโทรลเลอร์ (IoT), การคุยกับอุปกรณ์ผ่านพอร์ตอนุกรม RS-232, การส่งคำสั่งสั้น ๆ ที่ต้องรอผลตอบทีละคำสั่ง
Go-Back-N W > 1	ส่งต่อเนื่องได้ · ฝั่งรับไม่ต้องบัฟเฟอร์ (ทิ้งเฟรมที่ไม่ตรงลำดับ) · แต่ถ้าเฟรมหายต้องส่งซ้ำทั้ง window	ลิงก์ที่อัตราความผิดพลาดต่ำ แต่ต้องการ throughput สูงและอยากประหยัดหน่วยความจำฝั่งรับ เช่น การส่งไฟล์ผ่านสาย LAN ในองค์กร หรือลิงก์ HDLC ที่คุณภาพสายดี
Selective Repeat W > 1 + บัฟเฟอร์	ส่งซ้ำเฉพาะเฟรมที่หาย · ประสิทธิภาพดีที่สุด · แต่ทั้งสองฝั่งต้องมีบัฟเฟอร์ N เฟรม และต้องจัดลำดับใหม่	ลิงก์ที่เวลาหน่วงสูงหรือมีความผิดพลาดบ่อย ซึ่งการส่งซ้ำทั้ง window จะแพงมาก เช่น การสื่อสารผ่านดาวเทียม, ลิงก์ไร้สาย/ข้ามประเทศ, และการดาวน์โหลดไฟล์ใหญ่ผ่าน TCP (TCP SACK ทำงานตามแนวคิดนี้)

หลักตอบ: ยิ่ง propagation delay สูง ยิ่งต้องใช้ window ใหญ่ และ ยิ่งหน่วยความจำน้อย ยิ่งต้องใช้แบบที่ไม่ต้องบัฟเฟอร์

ข้อ 6 ⭐ — ข้อมูล 10100101 ถ้าค่าของ G(x) เป็น x³ + 1 จงหาค่าที่ส่งออกจากภาคส่ง พร้อมทั้งแสดงการคำนวณของข้อมูลที่รับได้ที่ภาครับ

ขั้นที่ 0 — แปลง G(x) เป็นบิต
G(x) = x³ + 1 → มีเทอม x³ และ x⁰ → 1 0 0 1 = 1001 (4 บิต) → r = 3

ขั้นที่ 1 — คูณด้วย X^r (เติม 0 ท้าย 3 ตัว)
10100101 → 10100101000 (11 บิต)

ขั้นที่ 2 — หาร modulo-2 ด้วย 1001

10100101000 ÷ 1001 (XOR ไม่มีตัวทด)

  10100101000   <- M ต่อ 0 จำนวน 3 ตัว
  1001          <- XOR  (q=1)
  ----
  00110101000
   0000         <- XOR  (q=0)
   ----
   0110101000
    1001        <- XOR  (q=1)
    ----
    010001000
     1001       <- XOR  (q=1)
     ----
     00011000
      0000      <- XOR  (q=0)
      ----
      0011000
       0000     <- XOR  (q=0)
       ----
       011000
        1001    <- XOR  (q=1)
        ----
        01010
         1001   <- XOR  (q=1)
         ----
         0011
          011   <- R = เศษ 3 บิต

  ผลหาร Q = 10110011 (ไม่ต้องใช้ในคำตอบ)

ขั้นที่ 3 — ต่อเศษท้ายข้อมูลเดิม

T = 10100101 + 011 = 10100101011 ค่าที่ส่งออกจากภาคส่ง (11 บิต = k 8 + r 3)

อย่าตอบผิด

คำตอบคือ 10100101011 ไม่ใช่ 10100101000011 — เศษไปแทนที่ 0 ที่เติมไว้ ไม่ได้ต่อท้ายเพิ่ม

การคำนวณที่ภาครับ (กรณีไม่มีความผิดพลาด) — นำ T ที่รับได้หารด้วย G(x) ตรง ๆ ไม่ต้องเติม 0 อีก

10100101011 ÷ 1001 ที่ภาครับ

  10100101011
  1001          (q=1)
  ----
  00110101011
   0000         (q=0)
   ----
   0110101011
    1001        (q=1)
    ----
    010001011
     1001       (q=1)
     ----
     00011011
      0000      (q=0)
      ----
      0011011
       0000     (q=0)
       ----
       011011
        1001    (q=1)
        ----
        01001
         1001   (q=1)
         ----
         0000
          000   <- เศษ = 0 → ข้อมูลถูกต้อง ✓

เศษ = 000 → ภาครับสรุปว่าข้อมูลไม่มีความผิดพลาด แล้วตัด 3 บิตท้ายทิ้ง เหลือข้อมูล 10100101 ส่งขึ้นเลเยอร์ถัดไป

ถ้ามีความผิดพลาด เช่นบิตที่ 5 เพี้ยน (10101101011) หารแล้วจะได้เศษ 001 ≠ 0 → ภาครับทิ้งเฟรมและร้องขอให้ส่งใหม่ (ลองกดโหมด "ภาครับ — มี 1 บิตผิด" ใน animation ข้างบนดูได้)

ข้อ 7 — ขั้นตอนการทำงานของ Circuit switching มีอะไรบ้าง

การทำงานของเซอร์กิท สวิตซิ่ง แบ่งออกเป็น 3 ขั้นตอน

การสร้างการเชื่อมต่อ (Connection establishment) — ก่อนส่งข้อมูลใด ๆ การเชื่อมต่อระหว่างต้นทางและปลายทางจะต้องถูกสร้างขึ้นก่อน โดยโนดสวิตชิ่งจะจัดสรรทรัพยากรให้ เช่น ในการทำงานแบบ FDM จะกำหนดช่องความถี่ที่จะใช้ให้กับโนดต้นทาง
การส่งข้อมูล (Data transfer) — เมื่อได้รับการตอบรับการสร้างการเชื่อมต่อจากปลายทางแล้ว ต้นทางสามารถเริ่มส่งข้อมูลได้ทันที
การยกเลิกการเชื่อมต่อ (Connection release) — เมื่อสิ้นสุดการสื่อสาร เช่นปลายทางวางสาย โนดที่อยู่ระหว่างทางจะยกเลิกทรัพยากรที่จัดสรรไว้ เพื่อให้ผู้ใช้รายอื่นสามารถใช้งานได้

ตัวอย่างการสื่อสารแบบเซอร์กิท สวิตซิ่ง ได้แก่ PPP (ใช้ในโมเด็ม, DSL, ไฟเบอร์ออปติก) และ ISDN (ระบบโทรศัพท์แบบดิจิทัล)

ข้อ 8 — เปรียบเทียบข้อดีและข้อด้อยของการส่งแบบ Circuit switching กับ Packet switching ความเหมาะสมของข้อมูลในการส่งแต่ละประเภท

คุณสมบัติ	เซอร์กิท สวิตซิ่ง	เวอร์ชวล เซอร์กิท	Datagram
การสร้างเส้นทาง	ต้องสร้างก่อน	ต้องสร้างก่อน	ไม่จำเป็น
การจัดสรรทรัพยากร	จองตลอดเวลา	จองตลอดเวลา	ใช้ร่วมกัน
ลำดับการรับแพ็กเก็ต	เรียงลำดับ	เรียงลำดับ	อาจไม่เรียง
ขนาดเฮดเดอร์	ไม่มีแพ็กเก็ต	เล็ก (ใช้ ID)	ใหญ่ (ใช้ IP)
ความเหมาะสม	เสียง/วิดีโอ Real-time	QoS สูง	อินเทอร์เน็ตทั่วไป

ตารางที่ 3.1 จากหนังสือ (บทที่ 3)

Circuit switching

ข้อดี — จองทรัพยากรไว้แล้วจึงส่งได้ทันทีเป็นชุดเดียว ตามเส้นทางที่สร้างไว้ ทำให้เวลาหน่วงคงที่ ไม่มีการรอคิว ข้อมูลถึงเรียงลำดับเสมอ เหมาะกับงานเรียลไทม์

ข้อด้อย — ต้องครองทรัพยากรตลอดเวลาแม้ไม่มีการรับส่งข้อมูล จึงสิ้นเปลือง และมีเวลารอตอนสร้างการเชื่อมต่อก่อนเริ่มส่ง

Packet switching

ข้อดี — ไม่มีการจัดสรรทรัพยากรให้ผู้ใช้เฉพาะ ทำให้มีการใช้ทรัพยากรร่วมกันสูงขึ้น แบบ Datagram ยังไม่ต้องสร้างการเชื่อมต่อล่วงหน้า ทำให้ส่งข้อมูลได้เร็วกว่าเมื่อมีข้อมูลปริมาณน้อย

ข้อด้อย — แต่ละแพ็กเก็ตมีเวลาหน่วงเพิ่มขึ้นจากการรอช่องสัญญาณว่าง · Datagram อาจได้รับไม่เป็นลำดับ ภาครับต้องจัดเรียงใหม่ · เฮดเดอร์ใหญ่กว่า

ความเหมาะสม: เสียง/วิดีโอเรียลไทม์ (โทรศัพท์, วิดีโอคอล) → circuit switching เพราะต้องการ delay คงที่ · งานที่ต้องการ QoS สูงแต่ยังเป็นแพ็กเก็ต → virtual circuit (ATM) · ข้อมูลทั่วไปบนอินเทอร์เน็ตและ LAN (เว็บ, อีเมล, ไฟล์) → datagram packet switching เพราะทราฟฟิกมาเป็นช่วง ๆ (bursty) การจองสายไว้จะเปลืองเปล่า

12.4ทดสอบตัวเองก่อนออกจากบทนี้

ข้อมูล 1011001 ใช้ odd parity — parity bit ที่ต้องเติมคือบิตอะไร

0

1

ขึ้นกับความยาวของข้อมูล

ไม่ต้องเติม เพราะข้อมูลเป็นเลขคี่อยู่แล้ว

1011001 มีบิต 1 อยู่ 4 ตัว ซึ่งเป็นเลขคู่ · odd parity ต้องการให้จำนวน 1 ทั้งหมด รวม parity bit เป็นเลขคี่ → ต้องเติม 1 เพื่อให้ได้ 5 ตัว → codeword = 10110011

G(x) = x⁸ + x² + x + 1 — ตัวหารยาวกี่บิต และต้องเติม 0 ต่อท้ายข้อมูลกี่ตัว

8 บิต · เติม 0 จำนวน 8 ตัว

9 บิต · เติม 0 จำนวน 8 ตัว

9 บิต · เติม 0 จำนวน 9 ตัว

8 บิต · เติม 0 จำนวน 7 ตัว

ดีกรีสูงสุด = 8 → สตริงบิตยาว 8+1 = 9 บิต คือ 1 0000 0111 (x⁸, x², x¹, x⁰ เป็น 1 ที่เหลือเป็น 0) · จำนวน 0 ที่เติม = r = ดีกรี = 8 ตัว ไม่ใช่ 9 — นี่คือกับดักที่คนพลาดบ่อยที่สุดของข้อ CRC

พาริตีสองมิติ เมื่อเจอความผิดพลาด 4 บิตที่วางเป็นรูปสี่เหลี่ยมพอดี จะเกิดอะไรขึ้น

ตรวจจับได้และแก้ไขได้ เพราะมีจุดตัด 4 จุด

ตรวจจับได้ แต่แก้ไขไม่ได้

ตรวจจับได้เฉพาะแถว แต่ไม่เห็นคอลัมน์

ตรวจไม่พบเลย — พาริตีทุกแถวและทุกคอลัมน์ยังตรงเหมือนเดิม

แต่ละแถวที่เกี่ยวข้องโดนพลิก 2 บิต และแต่ละคอลัมน์ที่เกี่ยวข้องก็โดนพลิก 2 บิต → พาริตีของทุกแถวและทุกคอลัมน์กลับมาเท่าค่าเดิม ภาครับจึงมองว่าข้อมูลปกติ นี่คือรูปที่ 12.4 (d) ในหนังสือ · ส่วนกรณีผิด 2 หรือ 3 บิตทั่วไปตรวจจับได้แต่แก้ไขไม่ได้

เก็บก่อนออกจากบทนี้

Odd parity = จำนวน 1 ทั้งหมด รวม parity bit ต้องเป็นเลขคี่ (ข้อสอบใช้ odd ไม่ใช่ even)
Single parity จับได้เฉพาะความผิดพลาดจำนวนคี่ ผิด 2 บิตหลุดทันที
2-D parity: แก้ไขได้ 1 บิต · ตรวจจับได้ 2–4 บิต · ยกเว้น 4 บิตรูปสี่เหลี่ยม = จับไม่ได้เลย
CRC = หาร modulo-2 = XOR ไม่มีตัวทดไม่มียืม
ดีกรี r → ตัวหาร r+1 บิต → เติม 0 ท้ายข้อมูล r ตัว → เศษยาว r บิต (x³+1 → 1001 → เติม 000 → เศษ 3 บิต)
คำตอบสุดท้าย = ข้อมูลเดิม + เศษ เช่น 10110011 + 111 = 10110011111
ฝั่งรับ: หาร T ด้วย G ตรง ๆ ไม่ต้องเติม 0 → เศษ = 0 แปลว่าถูกต้อง
ฝึกจริงต่อที่ ข้อสอบ Q11 และทบทวน bit stuffing ที่ บทที่ 10
